3.19.5. Точечная разметка

Внимание

В настоящий момент пользоваться мультиразметкой для редактирования и создания объектов запрещено.

Точечная разметка рисуется после завершения отрисовки линейной разметки.

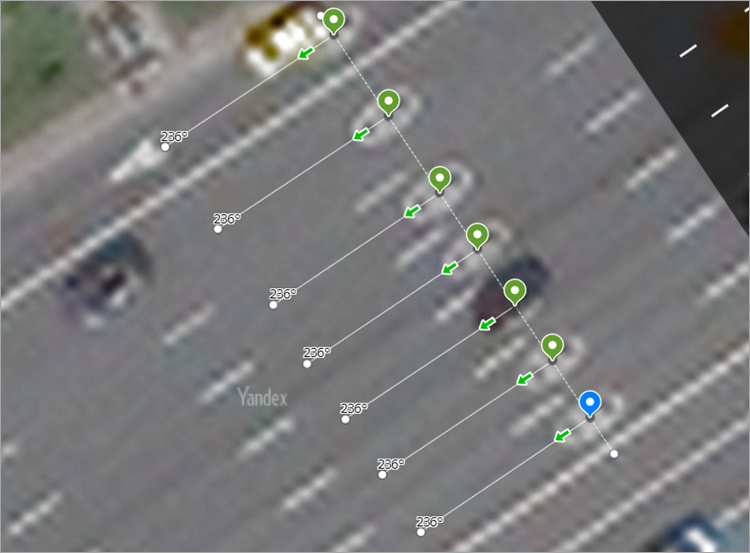

Точечную разметку (дорожные знаки, движение по полосе, символы, ограничение скорости) при отрисовке необходимо выставлять параллельно полосе движения, а вектор направления выбирать, исходя из направления движения транспорта на ней. Для знаков, расположенных рядом, градус угла направления должен быть одинаковый.

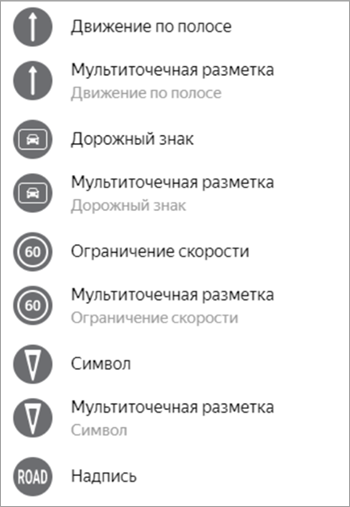

Точечная разметка делится на следующие виды:

После выбора нужной разметки добавление разметки делается в несколько действий:

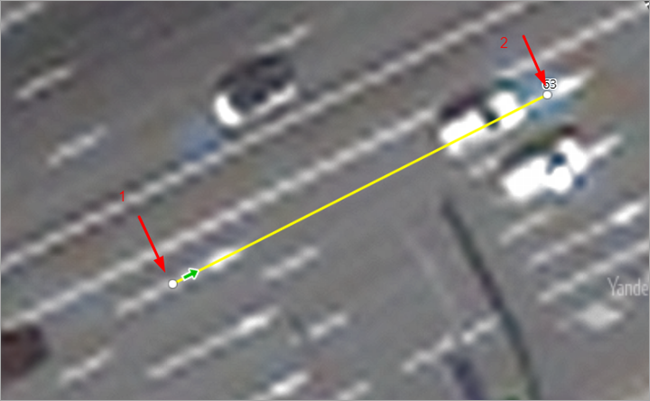

  1. Первая точка ставится:

    • на центр линии точечной разметки, если размечается движение по полосам (4.1) или знаки 19А и 19Б (4.2);

    • в геометрический центр точечной разметки, если размечаются знаки, символы и надписи (4.2 - 4.5).

  2. Вторая точка ставится так, чтобы задать верное направление разметки (в нужную сторону), то есть вспомогательная линия должна располагаться параллельно линейной разметке (при отрисовке на прямолинейных участках).

  3. Для объектов, которые накладываются на полотно с уровнем, отличным от [0;0], или на полотно с типом Парковка, необходимо задать привязку к полотну.

3.19.5.1. Движение по полосе

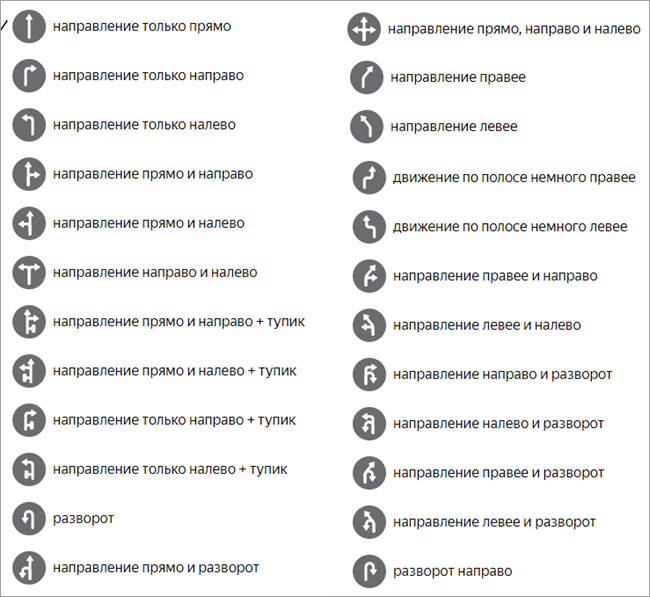

В этом разделе находится точечная разметка направлений движения по полосам, соответствующая таблице ГОСТ 32953-2014:

Примечание

Выбора направлений Направо/правее и Налево/левее имеет свои особенности.

На данный момент существует несколько типов дорожной разметки (в особенности направлений Направо/правее и Налево/левее). Поэтому при выборе типа точечной разметки по полосам следует руководствоваться следующими правилами:

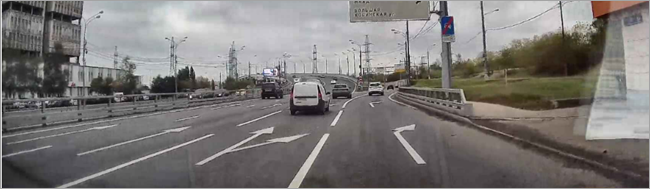

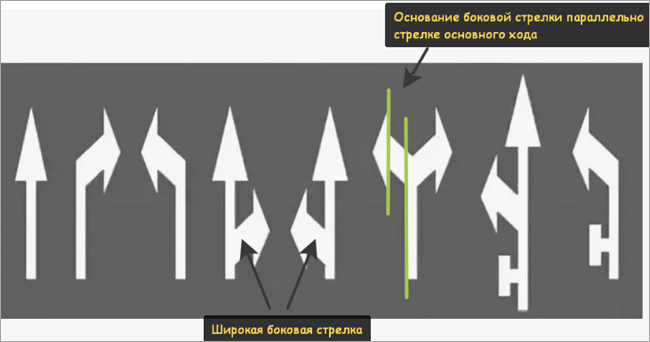

  1. Стандартная (классическая) дорожная разметка представляет собой набор стрелок, характерными особенностями которых являются:

    • узкая основная стрелка (направление прямо) и широкая боковая стрелка (стрелка, показывающая направление, отличное от прямого);

    • основание боковой стрелки параллельно направлению основной стрелки:

    При классической разметке при внесении в HD данных о полосности для таких направлений и комбинаций других стрелок с ними необходимо выбирать разметку Направление только направо и Направление только налево.

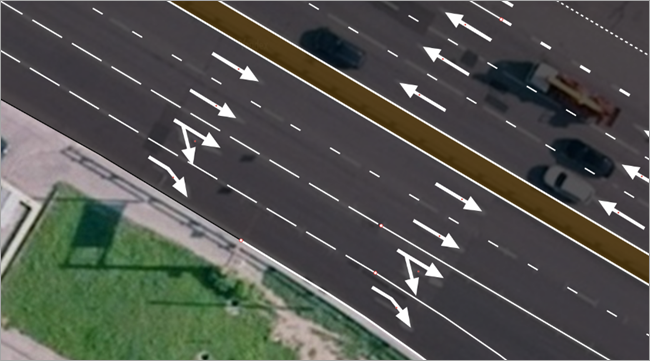

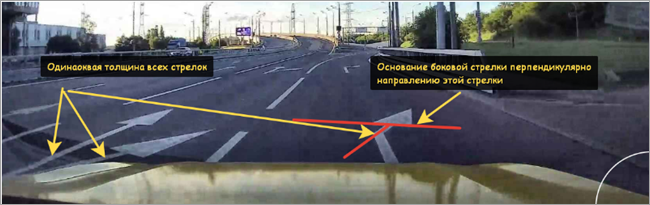

  2. Нестандартная (новая) дорожная разметка представляет собой набор стрелок, характерными особенностями которых являются:

    • одинаковая толщина основной и боковых стрелок;

    • основание боковой стрелки перпендикулярно направлению боковой стрелки:

    При подобной разметке при внесении в HD данных о полосности для таких направлений и комбинаций других стрелок с ними необходимо выбирать разметку Направление правее и Направление левее.

    Пример

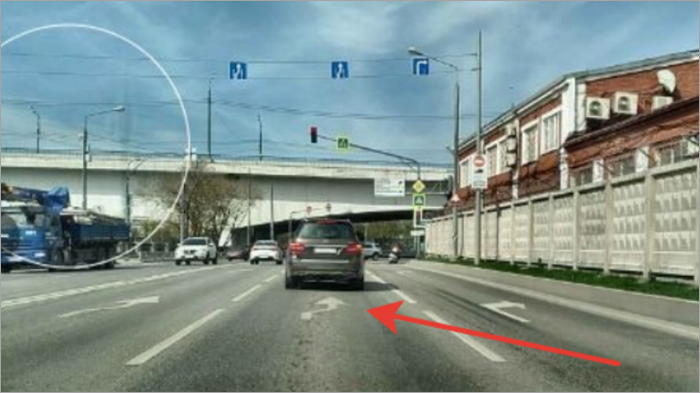

Разметка движения по полосе Немного правее:

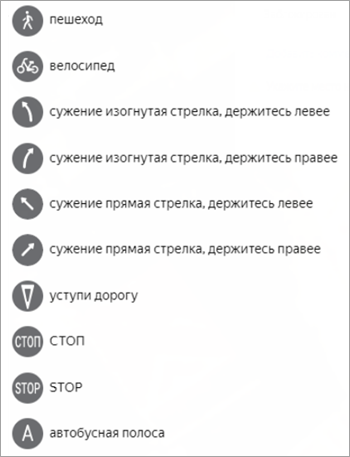

3.19.5.2. Символ

  • Пешеход — обозначение пешеходной дорожки или пешеходной части дорожки, предназначенной для совместного движения пешеходов, лиц, использующих для передвижения средства индивидуальной мобильности, и велосипедистов;

  • Велосипед — обозначение велосипедной дорожки (части дорожки) или полосы;

  • Сужение — предупреждает о приближении к сужению проезжей части (участку, где уменьшается количество полос движения в данном направлении) или к линиям разметки 1.1 (сплошная) или 1.11 (сплошная и прерывистая), разделяющим транспортные потоки противоположных направлений;

  • Уступи дорогу — предупреждает о приближении к разметке 1.13 (указывает место, где водитель должен при необходимости остановиться, уступая дорогу транспортным средствам, движущимся по пересекаемой дороге);

  • СТОП (STOP) — надпись СТОП предупреждает о приближении к разметке 1.12 (стоп-линия — указывает место, где водитель должен остановиться, при наличии знака 2.5 или при запрещающем сигнале светофора (регулировщика)), когда она применяется в сочетании со знаком 2.5 (обозначает боковые поверхности ограждений дорог на закруглениях малого радиуса, крутых спусках, других опасных участках);

  • Автобусная полоса — обозначает специальную полосу для маршрутных транспортных средств.

3.19.5.3. Дорожный знак

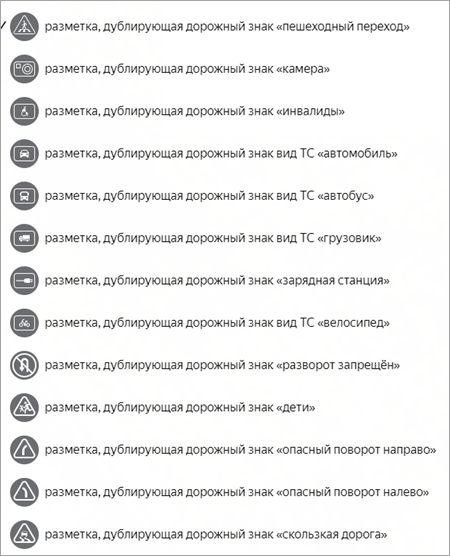

В этом разделе находится разметка, дублирующая следующие дорожные знаки:

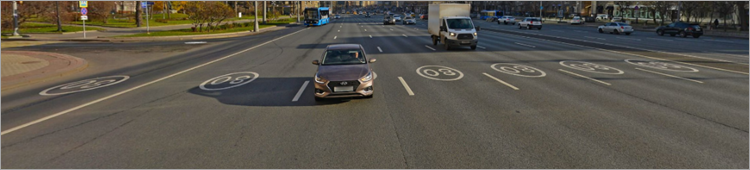

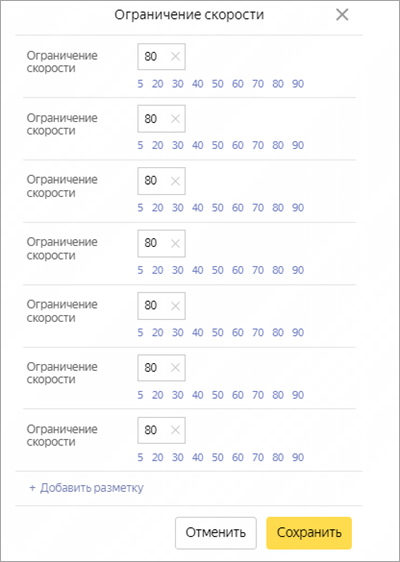

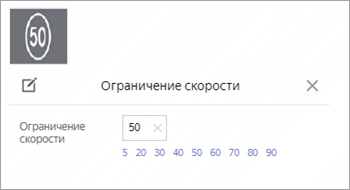

3.19.5.4. Ограничение скорости

3.19.5.5. Надпись

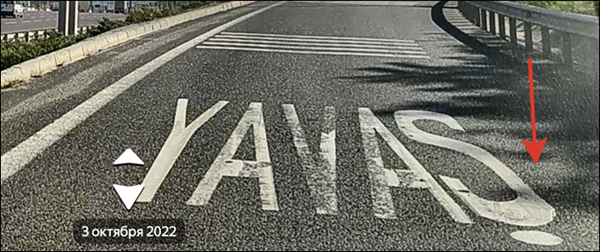

Надписи на английском и турецком языках задаются на соответствующих языках с учётом верхнего или нижнего регистра букв на разметке, с выбором нужного параметра цвета.

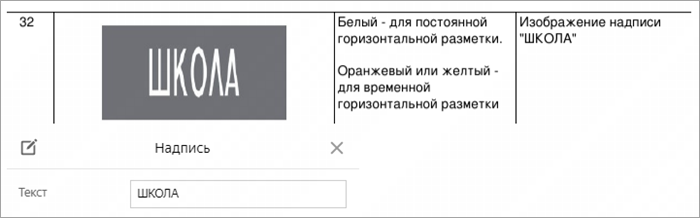

Пример

Важно

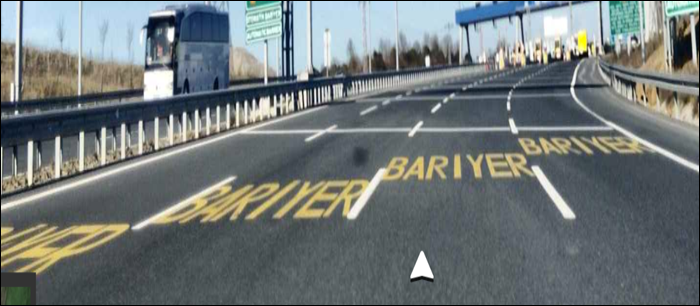

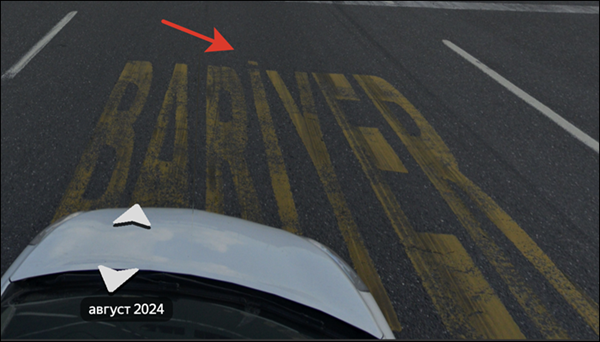

Использование диакритических символов является обязательным, если таковые имеются в надписи. Например, символ İ (İSTANBUL, BARİYER).

Примеры
