3.19.3. Полигональная разметка

3.19.3.1. Пешеходные переходы (14.1-14.3)

Полигональная разметка рисуется после завершения отрисовки полотен.

Полигональная разметка должна размещаться в пределах полотна дороги. При этом важно согласовывать совпадающие границы полотен и разметки.

Для объектов, которые накладываются на полотно с уровнем, отличным от [0;0] или на полотно с типом Парковка, необходимо задавать привязку к полотну. Если полотно дороги разрезано, то полигональная разметка также должна быть разрезана.

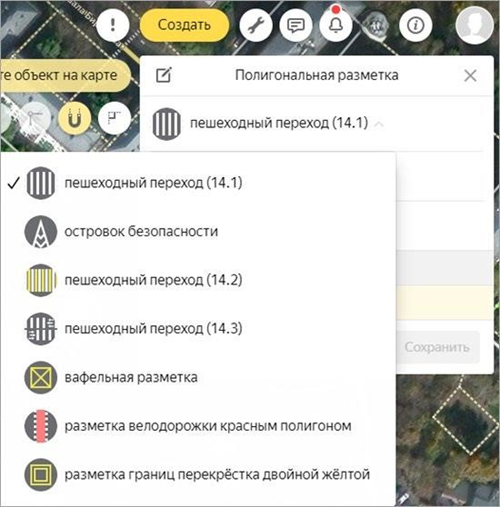

Полигональная разметка представлена следующими видами:

пешеходный переход (14.1 - 14.3) белый и жёлтый;
островок безопасности (белый, бело-жёлтый и красный);
площадка для пожарной техники;
разметка красным полигоном;

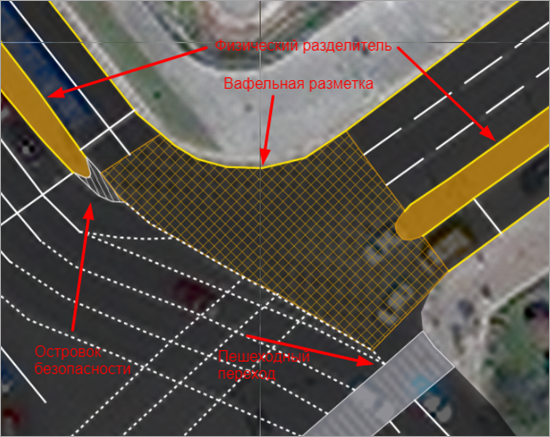

вафельная разметка;

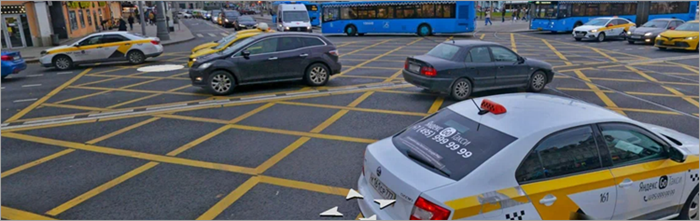

разметка границ перекрестка двойной жёлтой;
пересечение трамвайных путей и дороги (UAE);
пешеходный переход через трамвайные пути (UAE);

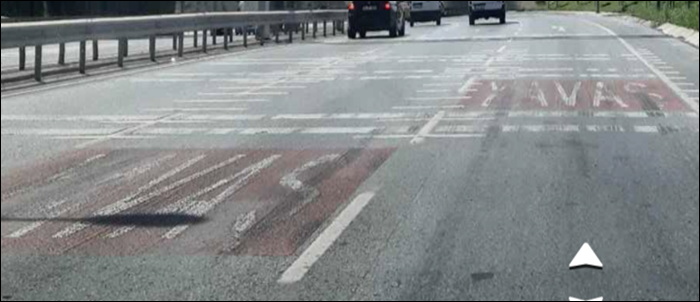

зона снижения скорости;
выделенная полоса общественного транспорта;
жёлтый узкий пешеходный переход (SA);
полоса разворота (SA);
разметка велодорожки зелёным полигоном.

3.19.3.1. Пешеходные переходы (14.1-14.3)

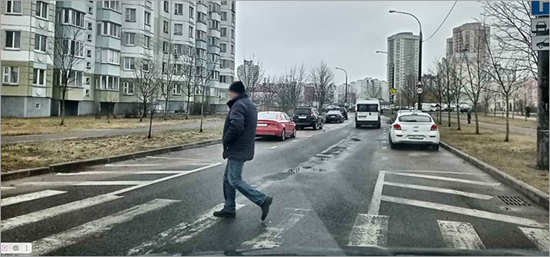

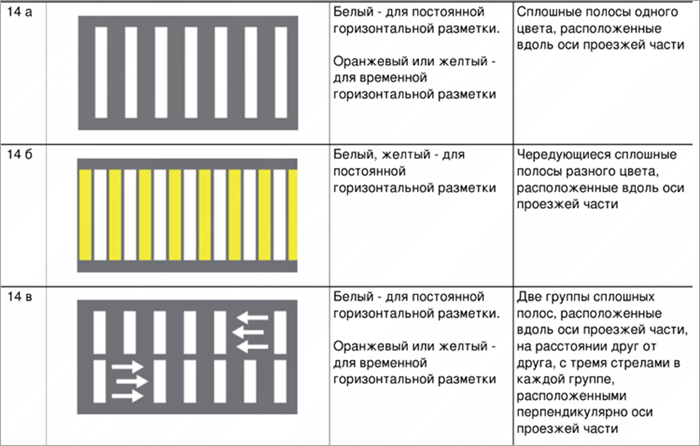

Соответствуют разметке из ГОСТа пунктам 14а, 14б, 14в и должны рисоваться соответственно ГОСТу (1-а, 2-б, 3-в):

Пешеходный переход 14.3 (14В в ГОСТе) рисуется одним полигоном.

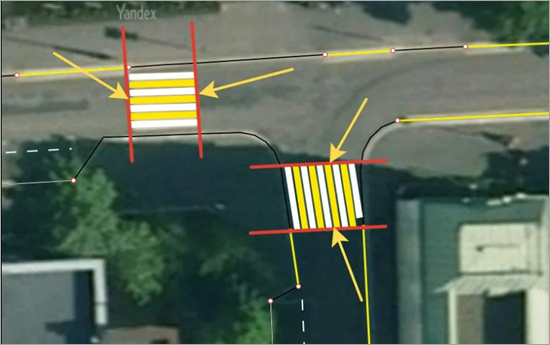

При изменении угла разметки пешеходного перехода он рисуется разными объектами.
Направление для пешеходных переходов необходимо исправлять, если стандартное направление линий разметки отличается от реальной геометрии перехода более чем на 45 градусов.
Стороны пешеходного перехода, пересекающие проезжую часть, должны быть параллельны друг другу.

Пример
При отрисовке пешеходного перехода необходимо дотягивать и согласовывать границы перехода с границами смежных объектов без наложения.

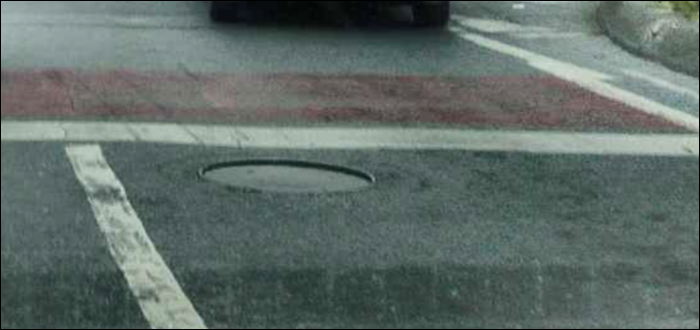

Исключением являются ситуации, когда такое наложение есть на местности (например, линейная разметка, отрисованная по пешеходному переходу):

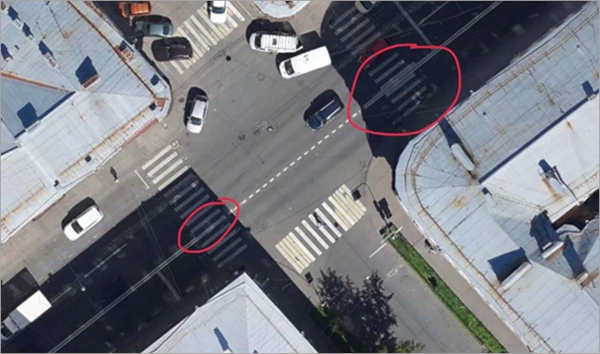

В случае пересечения двух пешеходных переходов на местности при отрисовке приоритет отдается:
- переходу, который не прерывается на местности (если это возможно определить);
- переходу, который ведёт через дорогу более высокого класса;
- при равных классах дорог — переходу, проходящему через более широкую дорогу.
Менее приоритетный переход обрезается по границе более приоритетного, чтобы избежать наложения контуров.

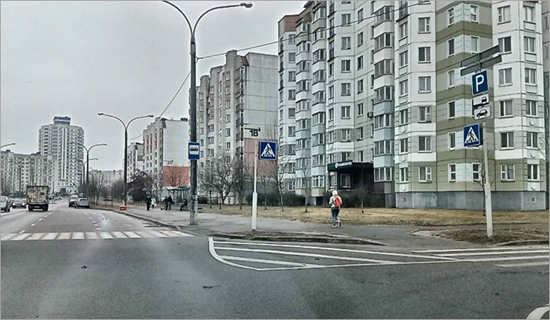

Если пешеходный переход не размечен на асфальте, но есть дорожный знак пешеходного перехода, то в этом месте размечается пешеходный переход.
Если при отрисовке пешеходный переход не получается замкнуть на границе дорожного полотна, т. к. одно из рёбер останется на полотне дороги, то отрисовка ведется по спутниковому снимку, т. е. переход замыкается перпендикулярно границе полотна дороги.

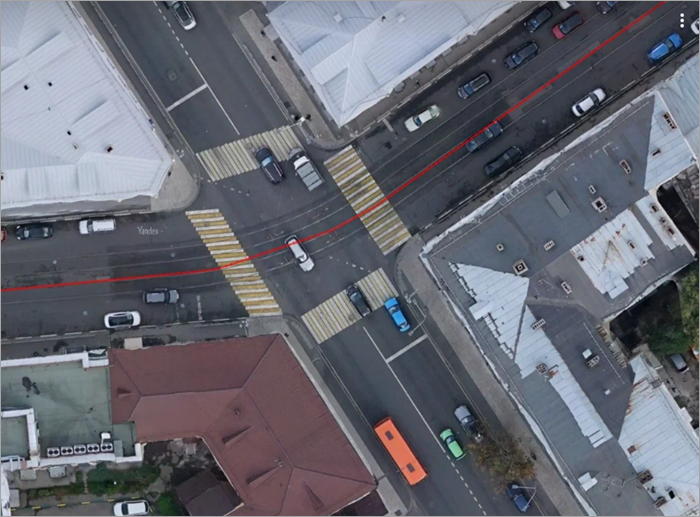

Пешеходные переходы на трамвайных путях рисуются, только если на трамвайных путях нанесена разметка пешеходного перехода:

3.19.3.2. Островок безопасности

Юридическая полигональная разметка не накладывается друг на друга.

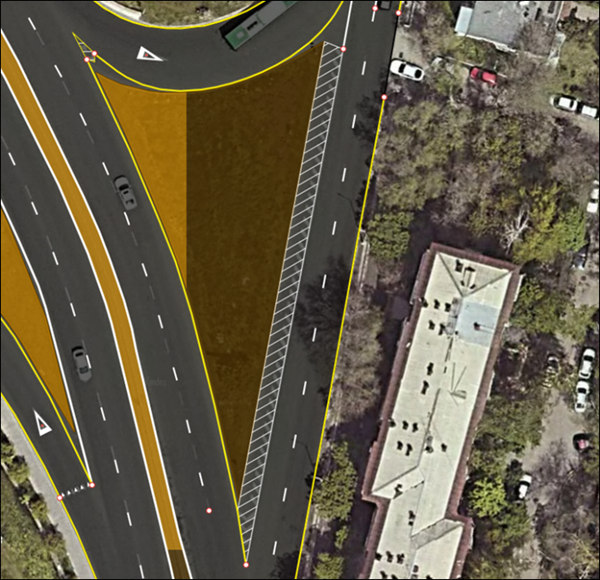

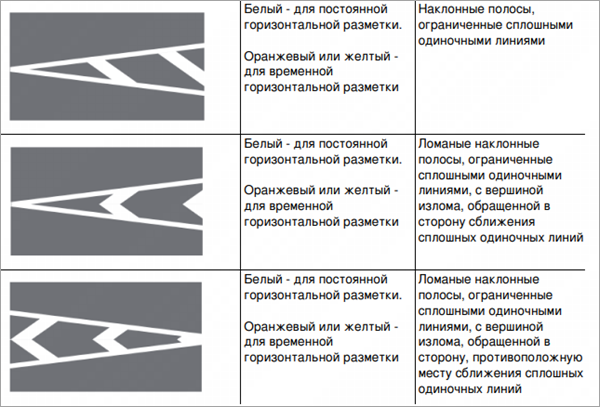

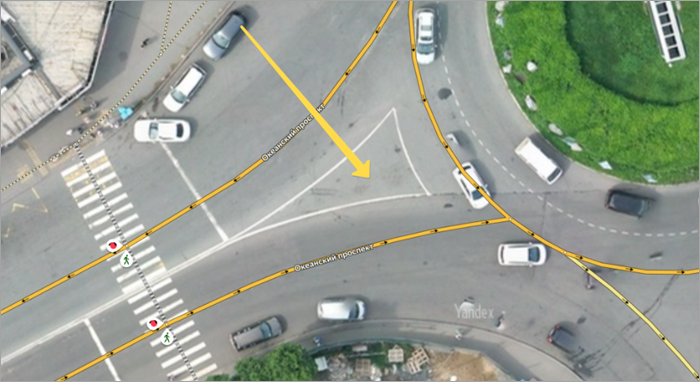

Все юридические островки безопасности рисуются одним типом. Этим типом отрисовываются юридические разделители, которые могут:

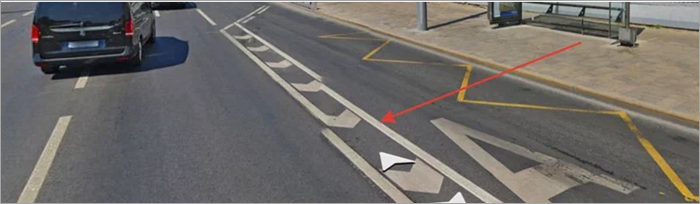

отделять автобусную полосу;
представлять собой островок съезда;
представлять собой не выделенный съездами островок безопасности на двухрёберной дороге;

Внимание

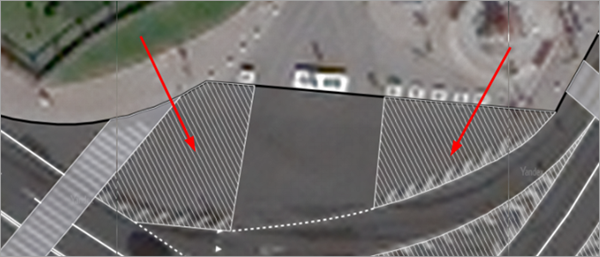

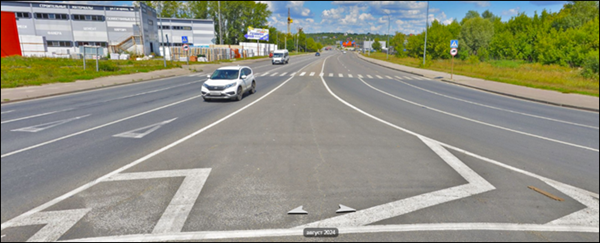

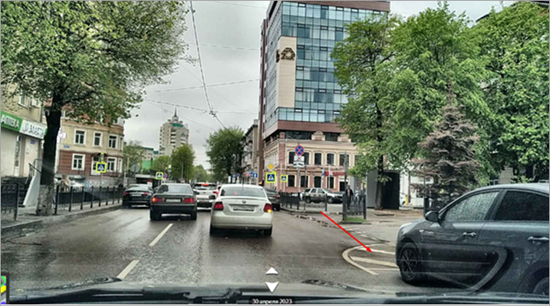

Юридический островок необходимо выделять разметкой Островок безопасности строго по его границам, которые могут быть выражены в том числе другой полигональной разметкой.

Пример

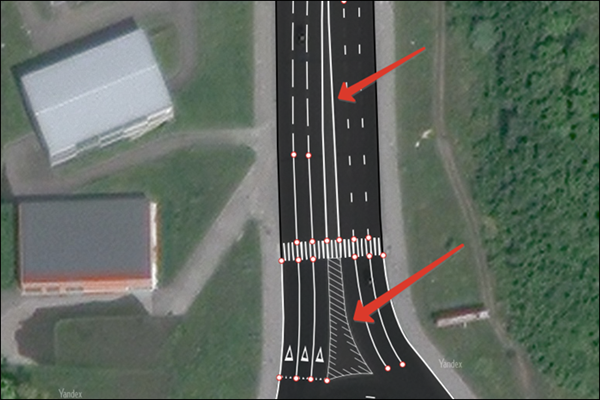

В данном случае юридический островок перекрывается пешеходным переходом, поэтому разметкой Островок безопасности следует отрисовать только его часть до пешеходного перехода, а оставшуюся за ним часть выделить линейной разметкой Край проезжей части (2):

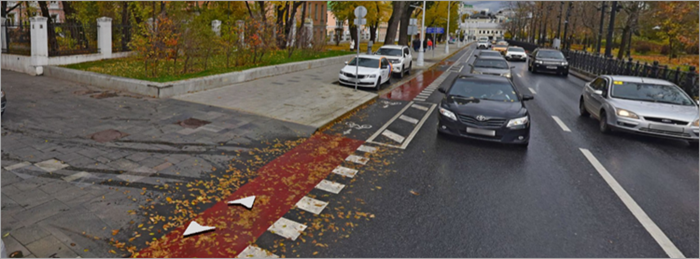

представлять собой обочину;
представлять собой полигональный объект с внутренней штриховкой;
Примеры

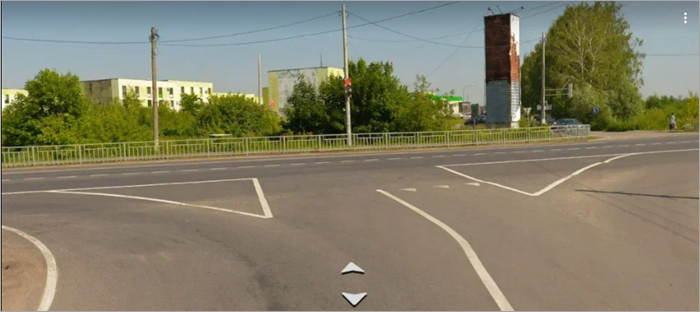

- небольшой выпуклый юридический островок на перекрёстке;

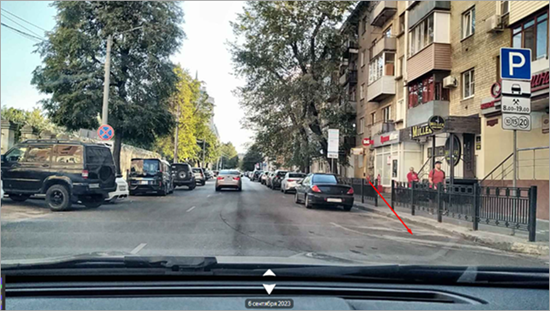

- небольшой юридический островок между парковочным карманом и переходом;

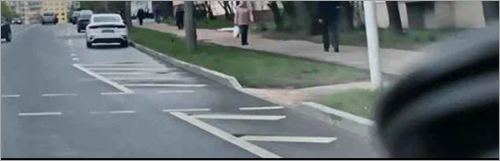

- удлинённый юридический островок после парковочного кармана;

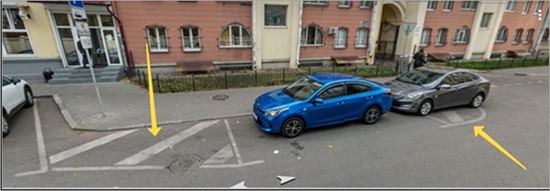

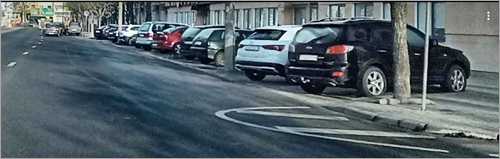

- юридический островок, завершающий парковочный карман:

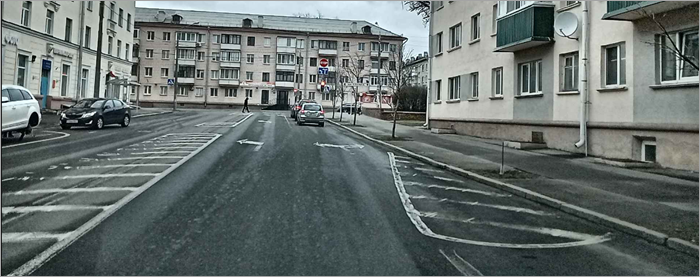

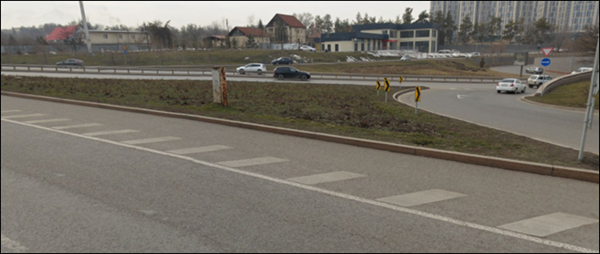

Участок обочины уместно рисовать полигональной разметкой 2.2, если это не просто линия (2 в ГОСТе в Приложении А), а линия со штриховкой. Однако для сохранения плавности картинки при переходе полигональной обочины в линейную нужно отрисовывать часть участка полигоном, если ширина обочины 0.5 метра и больше.

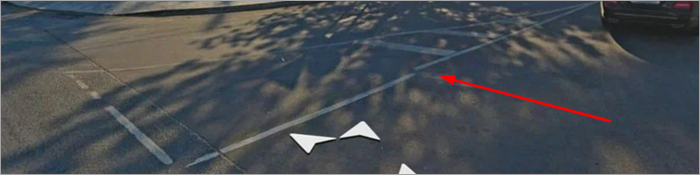

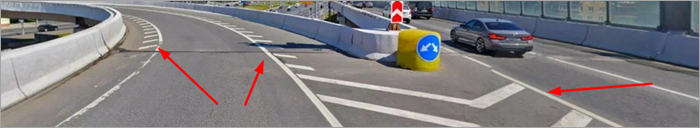

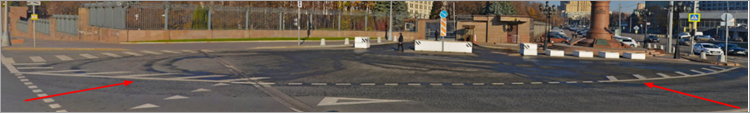

В случае, если разметка островка безопасности на местности прерывается прерывистой разметкой, например, для заезда на какую-то территорию (см. пример ниже), то разметка рисуется так, чтобы в разметке островка безопасности образовался заезд на территорию через разрыв в разметке.

Примечание

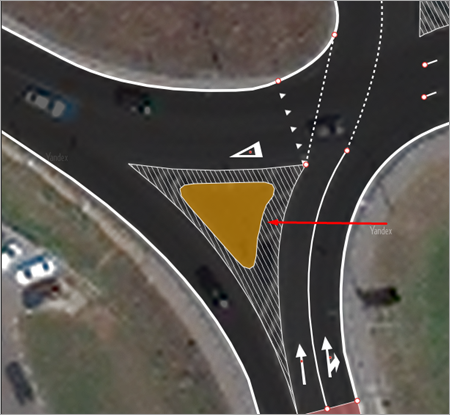

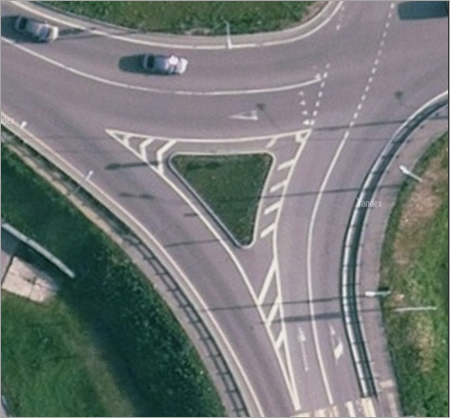

Если Физический островок лежит внутри Юридического островка, то в Юридическом островке необходимо вырезать внутренний контур под Физический островок:
Если юридический островок не сплошной, а с «вырезанным» центром, рисуется он как сплошной:

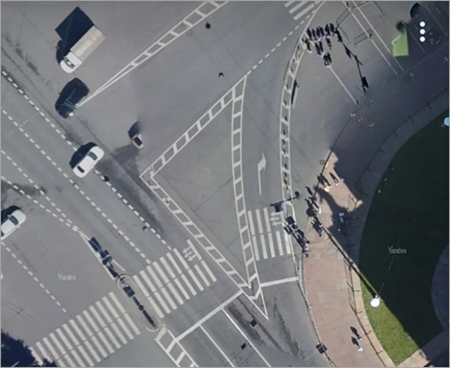

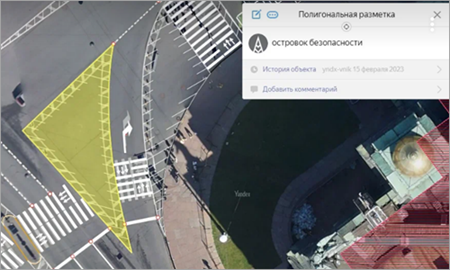

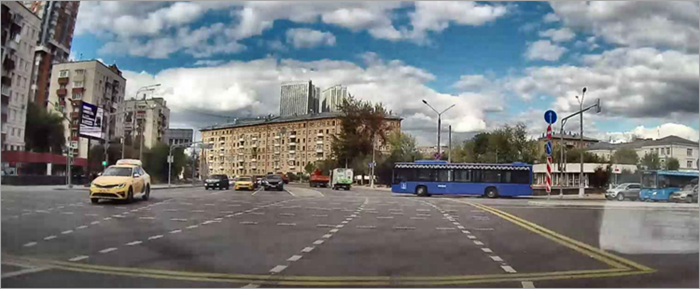

Если островок переходит в разделительную полосу постоянной ширины или в двойную сплошную разметку, то границы островка заканчиваются в том месте, где происходит этот переход.
Физический и юридический островки разрешено рисовать наложением при условии, что физический островок представлен стационарными столбиками и вырезать их из полигональной разметки не представляется возможным из-за их размеров.

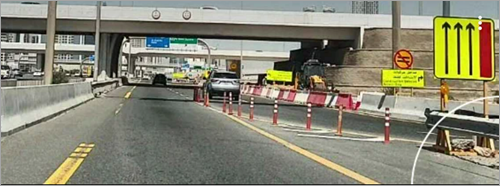

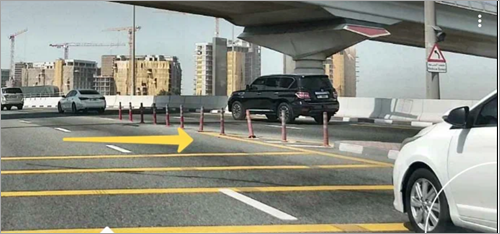

Примеры
