Инструкция по установке экземпляра ПО, предоставленного для проведения экспертной проверки

Установка

Пример развертывания

В статье описано развертывание Яндекс Диска в Kubernetes с помощью менеджера пакетов Helm. В качестве смежных сервисов выбраны СУБД PostgreSQL, система идентификации AD FS, использующая протокол SAML, или Keycloak с поддержкой протокола OpenID для организации единого входа (SSO), а также объектное хранилище Object Storage.

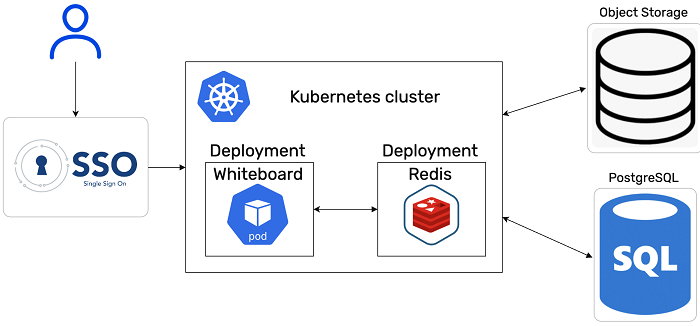

Схема взаимодействия компонентов

Вы можете воспользоваться приведенной ниже конфигурацией с минимальным набором параметров, чтобы протестировать приложение. Если Яндекс Диск подойдет для выполнения ваших задач, приобретите лицензии и разверните аналогичную структуру внутри вашего контура или продолжайте использовать облачный вариант.

Шаг 1. Подготовка к установке

  1. Создайте кластер базы данных PostgreSQL.

  2. Настройте Object Storage и создайте в нем бакет.

  3. Сконфигурируйте сервер вашего провайдера идентификации: SAML (AD FS) или OpenID (Keycloak).

  4. Подготовьте данные для задания параметров SSO: SAML (AD FS) или OpenID (Keycloak).

  5. Подготовьтесь к работе с Kubernetes:

    1. Создайте кластер Kubernetes.

    2. Установите менеджер пакетов Helm.

      На macOS это можно сделать при помощи команды:

      brew install helm

      Порядок установки на другие системы описан в документации к Helm.

    3. Зарезервируйте IP-адрес вашего балансировщика нагрузки.

      Балансировщик нагрузки используется сервисом для распределения трафика.

    4. Настройте DNS-запись типа A для вашего домена и укажите в ней IP-адрес балансировщика.

      Вы можете создать А-запись:

      • В личном кабинете на сайте регистратора — если домен не делегирован на Яндекс.

      • В кабинете организации Яндекс 360 для бизнеса — если домен делегирован на Яндекс.

Шаг 2. Получение и настройка пакета Helm

  1. Скачайте ZIP-файл с примером пакета Helm и распакуйте архив.

    Пакет содержит в себе:

    • папку templates с шаблонами манифестов Kubernetes;

    • файл chart.yaml — чарт для развертывания сервиса в Kubernetes;

    • файл values.yaml со списком конфигурационных параметров.

  2. Задайте значения для параметров конфигурации — в текстовом редакторе откройте файл values.yaml и отредактируйте его, указав значения параметров в соответствии с комментариями.

    Содержание файла values.yaml
    image:
  repository: docker-registry.pruffme.com/disk
  pullPolicy: IfNotPresent

# Первый запуск chart выполняется с --set install=true
install: false

resources:
  limits:
    memory: 6Gi
    cpu: "6"
  requests:
    memory: 512Mi
    cpu: "0.8"

# Сертификат TLS и приватный ключ. Имеют маску по домену
tls:
  crt: |-
    -----BEGIN CERTIFICATE-----
    MII***=
    -----END CERTIFICATE-----
  key: |-
    -----BEGIN PRIVATE KEY-----
    MII***=
    -----END PRIVATE KEY-----


# Доменное имя, по которому обращаются пользователи
domain: boards.domain.ru

# IP-адрес балансировщика нагрузки
loadBalancerIP: xx.xx.xx.xx

# Ключ лицензии
license: "demo"

# Тип СУБД, используемой в качестве основной (mongodb или postgres)
mainDatabaseType: postgres

# Порты контейнера приложения
ports:
  # Внешний порт, по которому обращаются конечные пользователи приложения (ingress)
  https: 443
  # Внутренний порт, на котором приложение ожидает подключения
  inner: 443

livenessProbe:
  enabled: false
  path: /
  initialDelaySeconds: 30
  periodSeconds: 10
  timeoutSeconds: 5
  failureThreshold: 3
  successThreshold: 1
readinessProbe:
  enabled: false
  path: /
  initialDelaySeconds: 30
  periodSeconds: 10
  timeoutSeconds: 5
  failureThreshold: 5
  successThreshold: 1

# Параметры mongodb, СУБД и pod. Применяются, если mainDatabaseType == mongodb
mongodb:
  # Если используется внешняя СУБД mongodb, установите значение path, а также укажите relatedContainers.mongodb.enabled: false в строке 208
  # Формат path: "mongodb://username:password@disk-mongodb-hostname:27017"
  path: ""
  # Имя базы данных
  database: "disk"


# Параметры postgres, СУБД. Применяются, если mainDatabaseType == postgres
postgres:
  user: "pruffme"
  database: "editboard"
  password: "password"
  host: "host.net"
  port: 6432
  max: 20
  idleTimeoutMillis: 300000
  connectionTimeoutMillis: 200000
  maxUses: 7500

# Параметры redis
redis:
  enabled: true
  port: 6379
  pass: ""
  name: "disk-redis"

# Параметры clickhouse
clickhouse:
  enabled: false
  # Установите значение url, если используется внешняя СУБД clickhouse
  # Формат url: "http://disk-clickhouse/
  url: ""
  # Следующие значения для подключения к СУБД (внешней или внутри pod), создания и настройки pod, создания БД
  ports:
    http: 8123
  database: "pruffme"
  username: "pruffme"
  password: "pruffme"
  flushNumber: 1

# Параметры S3 Object Storage
s3:
  # Версия AWS SDK
  version: 2
  # Идентификатор доступа пользователя. Используется вместе с секретным ключом для аутентификации запросов к хранилищу
  accessKey: "***"
  # Секретный ключ пользователя. Выступает в паре с идентификатором доступа для создания подписанных запросов
  secretKey: "***"
  # Название контейнера, который используется для хранения данных
  bucket: "boards"
  # URL сервиса хранилища
  endpoint: "https://storage.yandexcloud.net"
  # Регион, в котором расположено хранилище
  region: "ru-central1"
  # Часть URL в начале ссылки на файл. Обычно это путь к bucket
  publicPrefix: "https://storage.yandexcloud.net/boards/"
  # Параметр, который указывает, нужно ли использовать старый стиль при формировании пути к объектам в S3
  s3ForcePathStyle: false
  # Версия API, которую следует использовать при работе с S3
  apiVersion: "latest"
  # Список расширений файлов, которые поддерживаются для хранения. Позволяет ограничить типы файлов, которые могут быть загружены пользователями
  extensions:
    - "png"
    - "jpeg"
    - "jpg"
    - "pdf"
    - "docx"
    - "doc"
    - "xlsx"
    - "xls"
    - "pptx"
    - "ppt"
    - "mp4"
    - "mp3"
  acl: "public-read"

jwtkey: "testtest"

# Список модулей и их параметры
modules:
  test:
    enabled: true
    apiPartner: "test"
    apiKey: "1234567890abcdefgh1234567890abcd"
  sso:
    enabled: true
    moduleType: "sso"
    type: "saml"
    entryPoint: "https://adfs.domain.ru/adfs/ls"
    issuer: "https://boards.domain.ru/sso/"
    cert: "adfs/cert.crt"
    callbackUrl: "https://boards.domain.ru/sso/callback"
    fieldId: "nameID"
    fieldName: "http://schemas.xmlsoap.org/ws/2005/05/identity/claims/name"
    exitUrl: "https://boards.domain.ru"
    apiPartner: "sso"
    apiKey: "sso"
    x509:
      createSecret: true
      certificate: |
        -----BEGIN CERTIFICATE-----
        MII***==
        -----END CERTIFICATE-----
    admins:
      - "admin@domain.ru"

# Параметры резервных копий диска
dump:
  enabled: false
  # Время ожидания (в часах) после последнего изменения диска, по истечении которого будет сделан снэпшот (моментальный снимок)
  dumpDashboardsWait: 1
  # Время (в часах) после создания последнего снэпшота, по истечении которого будет автоматически создаваться резервная копия
  dumpDashboardsInterval: 6


# Параметры логирования действий во внешние системы
logs:
  enabled: false
  # Путь к файлу, в который будет записываться события из раздела "Журнал событий" в формате CEF
  cefLog: "/home/user/log.cef"
  # Вывод логов в syslog
  syslog:
    ip: "127.0.0.1"
    port: 514
  # Список ID событий, которые не будут фиксироваться в логах
  skiplogs:
    - 11

# Параметры импорта объектов из Miro
miro:
  enabled: false
  # Клиентский номер приложения Miro (https://developers.miro.com/docs/try-out-the-web-sdk)
  clientId: "********"
  # Секретный ключ приложения
  secret: "****************"
  # Параметр, который задает, нужно ли сохранять в таблицу dashboards_import_tasks_items исходные объекты из Miro
  debug: true


# Данные для создания подов (pods) дополнительных сервисов в Kubernetes
# Указываются, если вы используете эти сервисы при работе с основным приложением и если такие поды еще не существуют в вашем контуре
relatedContainers:
  mongodb:
    enabled: false
    # Параметры mongodb для создания pod и подключения к нему
    image: mongodb/mongodb-community-server:6.0-ubi8
    name: disk-mongodb
    port: 27017
    rootPassword: "disk"
    username: "disk"
    password: "disk"
    persistence:
      enabled: true
      storageClass: "standard"
      accessModes:
        - ReadWriteOnce
      size: 10Gi
      pv:
        # persistent volume – создаётся только для локального тестирования (например, minikube), размещается на хосте
        create: false
        name: pv-001
        path: "/data/pv-001/"
  minio:
    # Параметры minio для создания pod и подключения к нему
    enabled: false
    image: bitnami/minio:latest
    name: "disk-minio"
    storageHostname: storage.disk.test
    rootUser: minio-root-user-disk
    rootPassword: minio-root-insecured-password
    ports:
      api: 9000
      dashboard: 9001
    persistence:
      enabled: true
      storageClass: "standard"
      accessModes:
        - ReadWriteOnce
      size: 10Gi
      pv:
        # persistent volume — создаётся только для локального тестирования (например, minikube), размещается на хосте
        create: false
        name: pv-002
        path: "/data/pv-002/"
  clickhouse:
    # Параметры clickhouse для создания pod и подключения к нему
    enabled: false
    image: clickhouse/clickhouse-server
    name: "disk-clickhouse"
    persistence:
      enabled: true
      storageClass: "standard"
      accessModes:
        - ReadWriteOnce
      size: 10Gi
      pv:
        # persistent volume — создаётся только для локального тестирования (например, minikube), размещается на хосте
        create: false
        name: pv-003
        path: "/data/pv-003/"

testJob:
  enabled: false

Шаг 2. Запуск в режиме установки и конфигурирование

  1. Запустите терминал и перейдите в папку с распакованным архивом.

  2. Запустите приложение в режиме установки.

    На режим установки указывает значение true параметра install. Запуск можно произвести с помощью команды:

    helm install disk . --set install=true

  3. Сконфигурируйте настройки сервера с помощью веб-инсталлятора. Большинство параметров будут предзаполнены на основании данных из файла values.yaml.

    1. Запустите веб-инсталлятор.

      Для этого перейдите по ссылке https://<АДРЕС_СЕРВЕРА_ДИСКА>, где вместо <АДРЕС_СЕРВЕРА_ДИСКА> — укажите адрес сервера Яндекс Диска, который доступен:

      • по IP-адресу балансировщика, зарезервированного в п.5.3 на шаге подготовки;

      • по домену, к которому вы привязали IP-адрес балансировщика п.5.4 на шаге подготовки.

      Подставьте в адрес одно из этих значений.

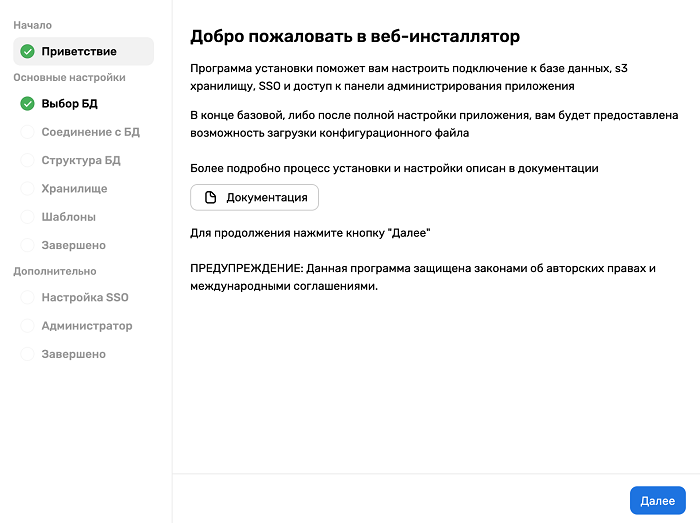

    2. В окне приветствия нажмите Далее.

      Интерфейс_раздела

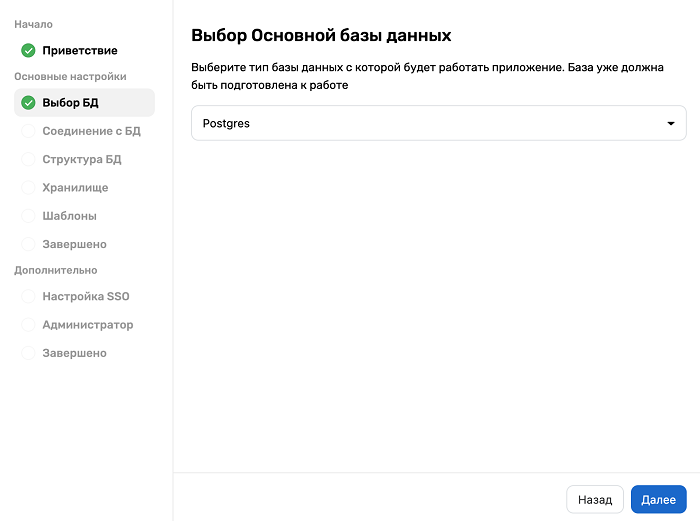

    3. Выберите базу данных Postgres и нажмите Далее.

      Интерфейс_раздела

    4. Проверьте параметры подключения к БД и проверьте соединение.

      Интерфейс_раздела

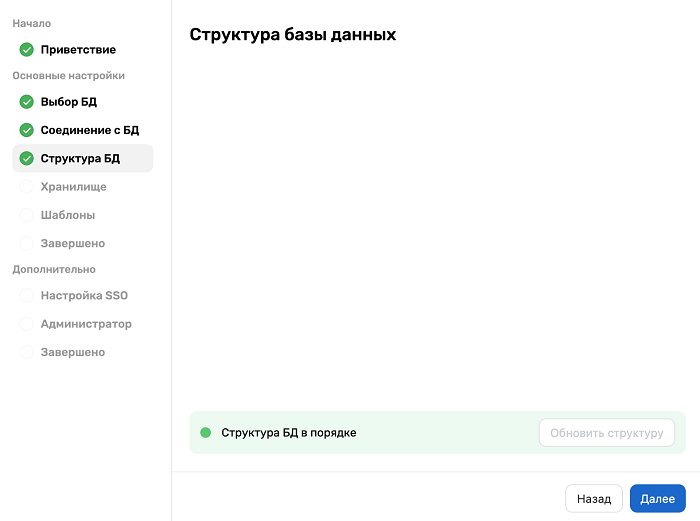

    5. Обновите структуру базы данных.

      Интерфейс_раздела

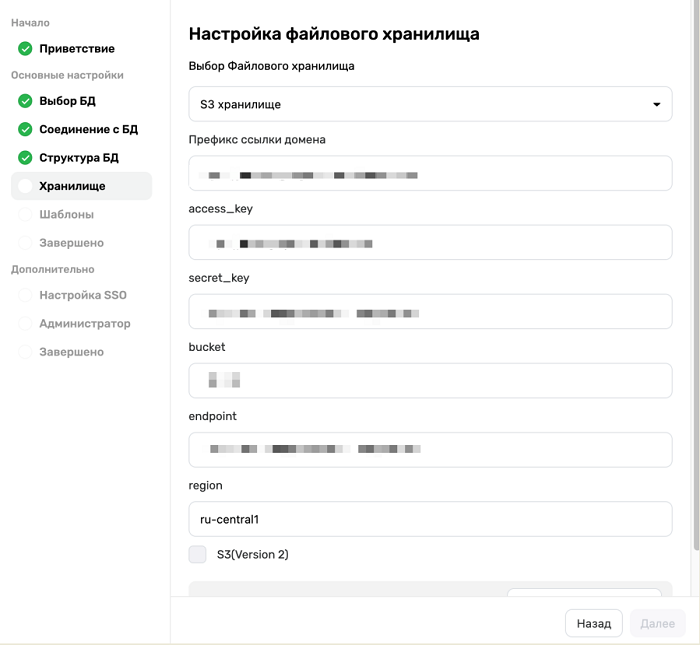

    6. Проверьте настройки объектного хранилища.

      Интерфейс_раздела

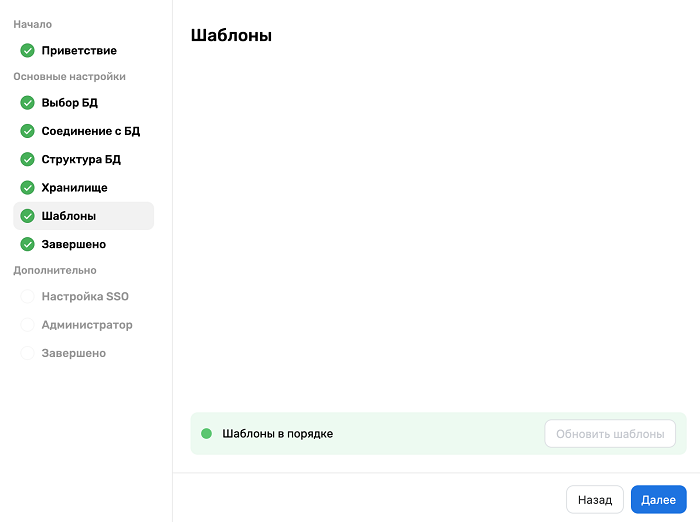

    7. Обновите шаблоны.

      Интерфейс_раздела

    8. Подтвердите завершение основной настройки.

      Интерфейс_раздела

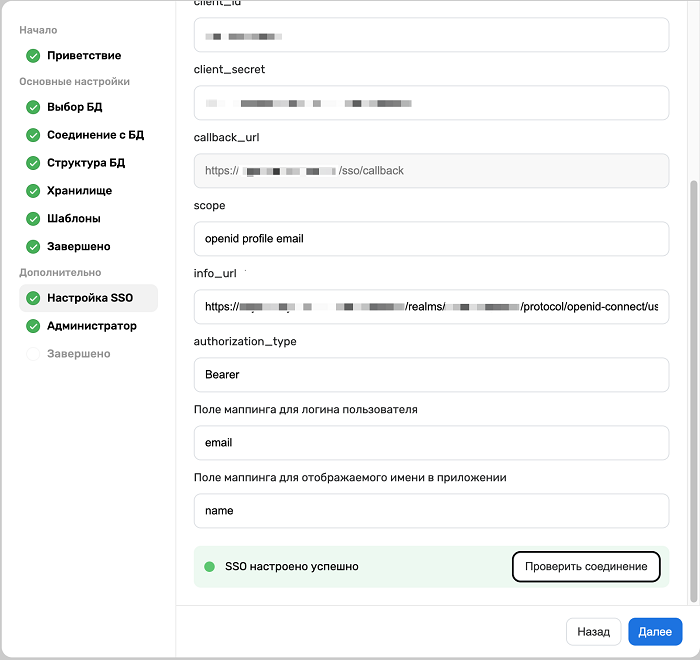

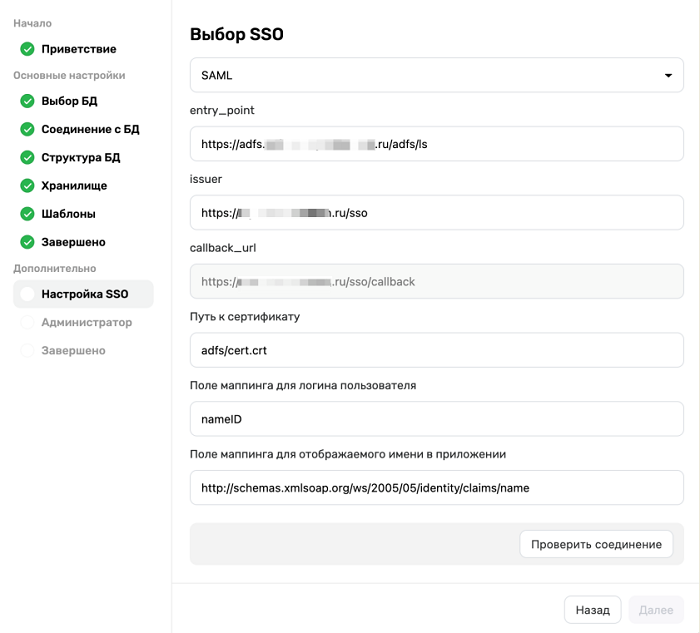

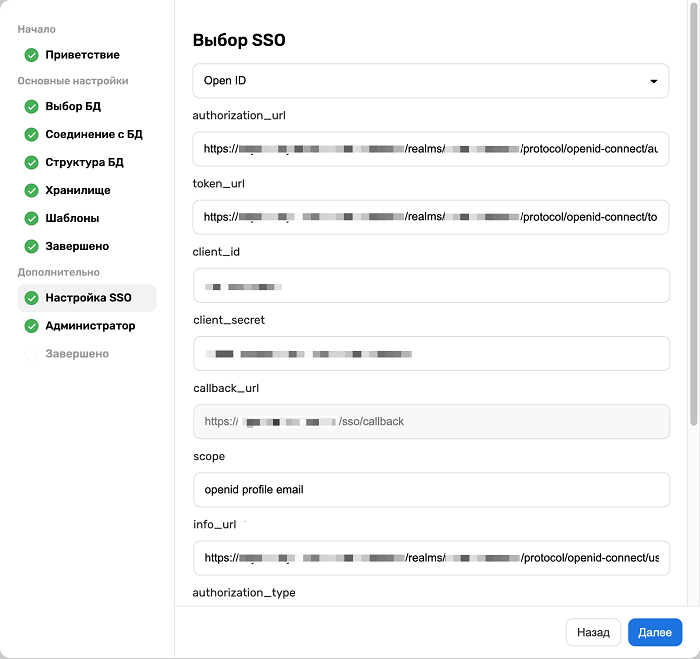

    9. Проверьте параметры SSO.

      Интерфейс_раздела

      Интерфейс_раздела

      Интерфейс_раздела

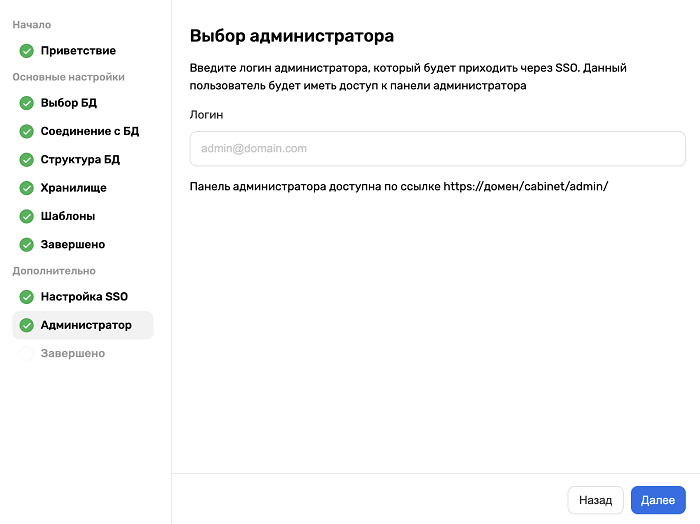

    10. Если список администраторов вы задали в файле values.yaml, то в окне выбора администратора никаких дополнительных действий совершать не нужно, даже если поле Логин пустое.

      Интерфейс_раздела

    11. Подтвердите завершение конфигурирования приложения.

      Интерфейс_раздела

Шаг 3. Обновление чарта и запуск в основном режиме

  1. Обновите существующий чарт в кластере Kubernetes и установите для параметра install значение false:

    helm upgrade disk . --set install=false

  2. Перезапустите приложение.

    1. Получите список всех развертываний (Deployment):

      kubectl get deploy

    2. Перезапустите Deployment приложения Яндекс Диска:

      kubectl rollout restart deployment/<DEPLOYMENT-NAME>

      где <DEPLOYMENT-NAME> — имя нужного развертывания, например deployment-disk.

  3. Проверьте работоспособность сконфигурированного приложения.

    • Основная версия личного кабинета доступна по ссылке https://<ВАШ_ДОМЕН>/cabinet/, где <ВАШ_ДОМЕН> — адрес домена, который вы указали в поле domain файла values.yaml.

    • Если по какой-то причине вы не смогли настроить SSO, но при этом хотите проверить работу сервера, то вы можете это сделать при помощи тестового модуля по ссылке https://<ВАШ_ДОМЕН>/test/.

Аккаунт

Сервис доступен для внутренних пользователей организации клиента.

Авторизация

Необходимость авторизации

Чтобы пользоваться сервисом, необходимо авторизоваться.

Порядок авторизации

  1. Укажите логин в формате имя_пользователя@домен_организации.

  2. Нажмите Войти.

  3. После перенаправления в Active Directory Federation Services организации (далее – ADFS) авторизуйтесь в нем с помощью одного из способов, настроенных в ADFS организации. Например, через логин и пароль.

Демонстрация

Целиком архитектуру и код программы готовы продемонстрировать на нашей инфраструктуре в ходе встречи или видеоконференции.

Контактное лицо: gumennikova@yandex-team.ru — Анастасия Гуменникова, Product Owner Яндекс Диска.
