Примеры простановки уровней участков дорог на развязках
- Пример 1
-
Иллюстрирует выделение участков дорог и простановку уровней А и Б участков дорог (см. раздел 3.3.2.5. Уровень (А) и Уровень (Б)) на примере развязки-бабочки (на пересечении автомагистралей М-4 и Р-140).
- Пример 2
-
Иллюстрирует выделение участков дорог и простановку уровней А и Б участков дорог на многоуровневой развязке (в пригороде Антверпена).
Пример 1

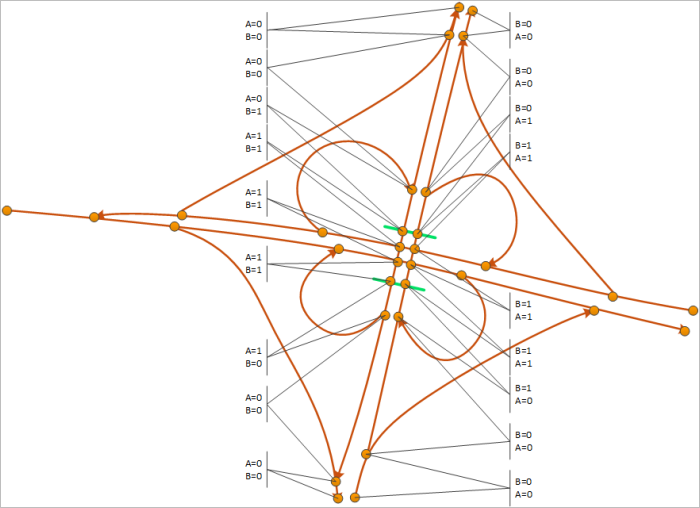

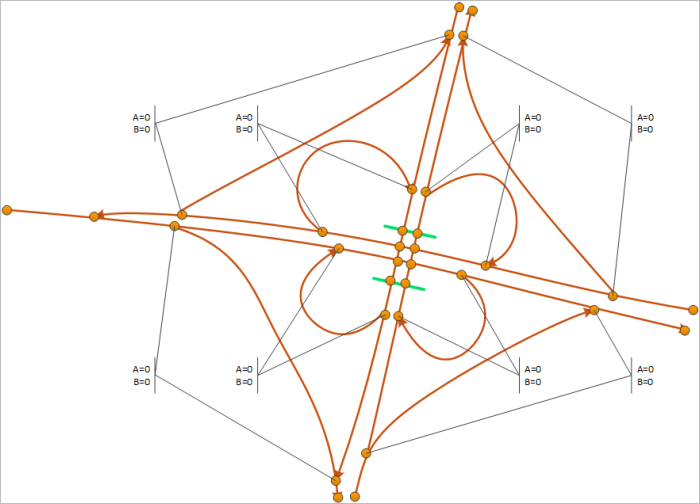

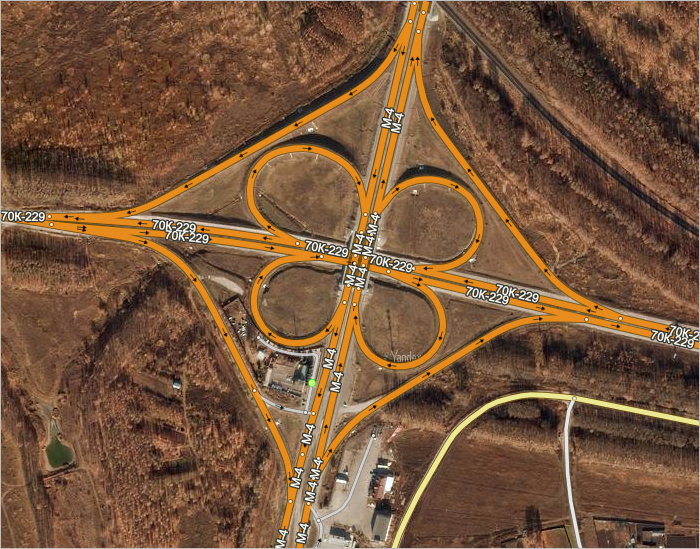

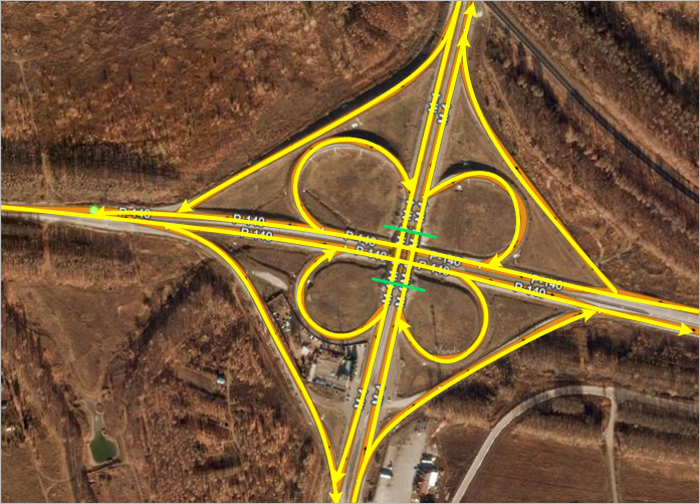

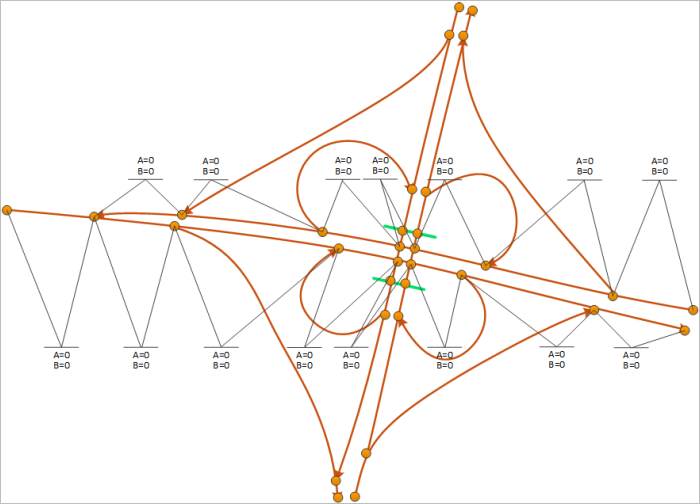

Иллюстрация выделения участков дорог и простановки уровней А и Б участков дорог (см. раздел 3.3.2.5. Уровень (А) и Уровень (Б)) на развязке-бабочке (на пересечении автомагистралей М-4 и Р-140); на рисунках отображены последовательные этапы простановки уровней А и Б участков дорог по трассам и по съездам развязки.
![](https://yastatic.net/s3/doc-binary/freeze/VL0f6MajjUAvVgayZgM8du4zbls.png)
![](https://yastatic.net/s3/doc-binary/freeze/DF3bD16EVEnIBCT6CUHGLRorHVw.png)
![](https://yastatic.net/s3/doc-binary/freeze/f5dfuAiYsX5k7iHjn09ibtpeoNw.png)
![](https://yastatic.net/s3/doc-binary/freeze/Eo6U4ciXKUwOhUynmfR4fGe9W8U.png)
![](https://yastatic.net/s3/doc-binary/freeze/sE49r7h-7sIGO-EiHAYnKQFFqnw.png)
Пример 2

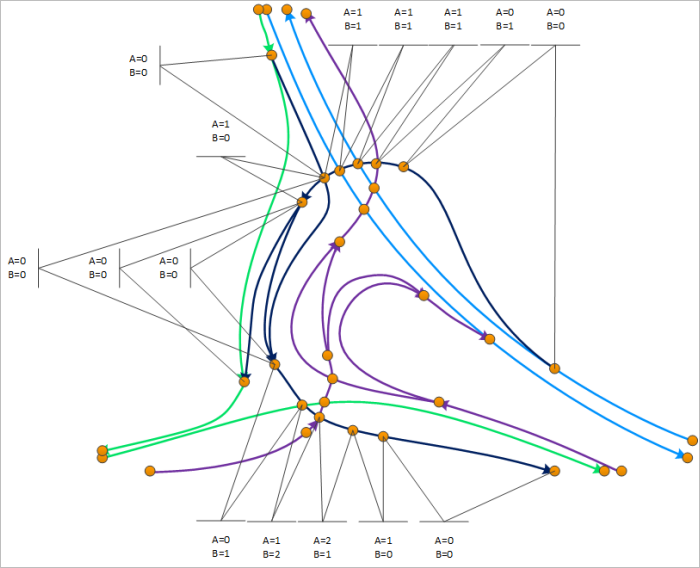

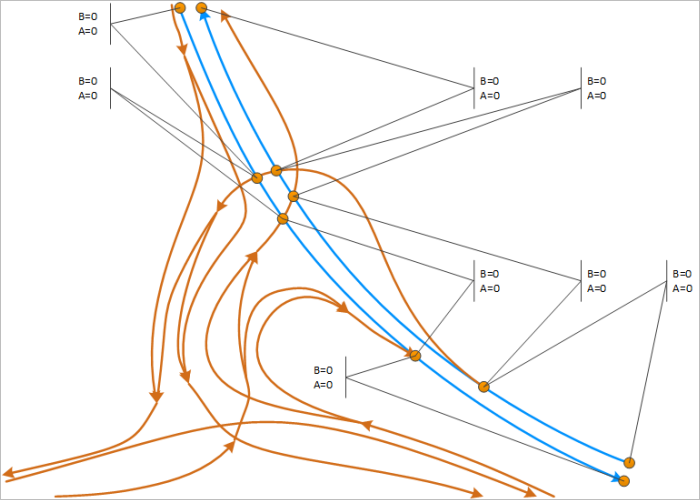

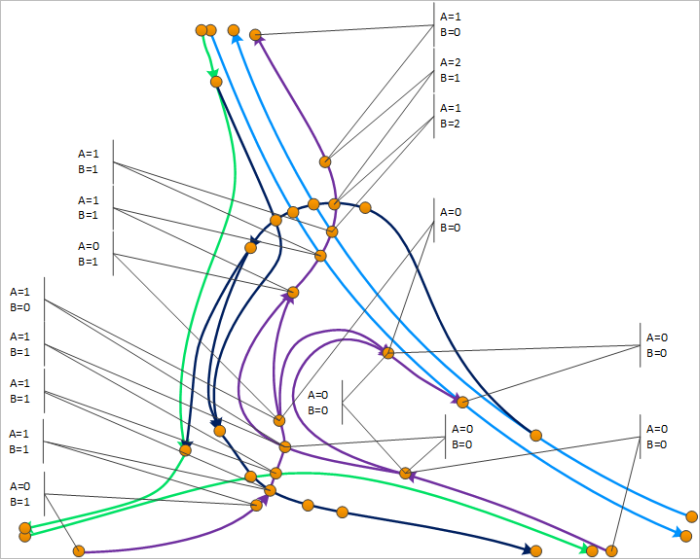

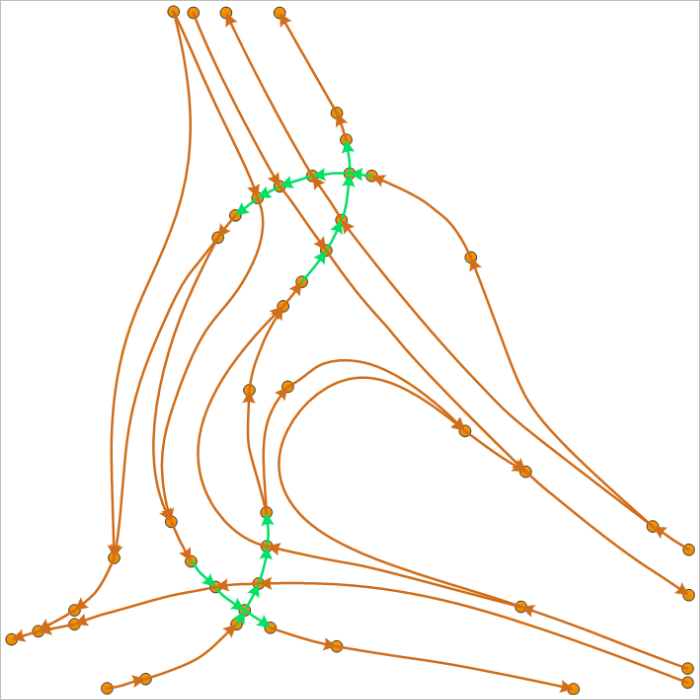

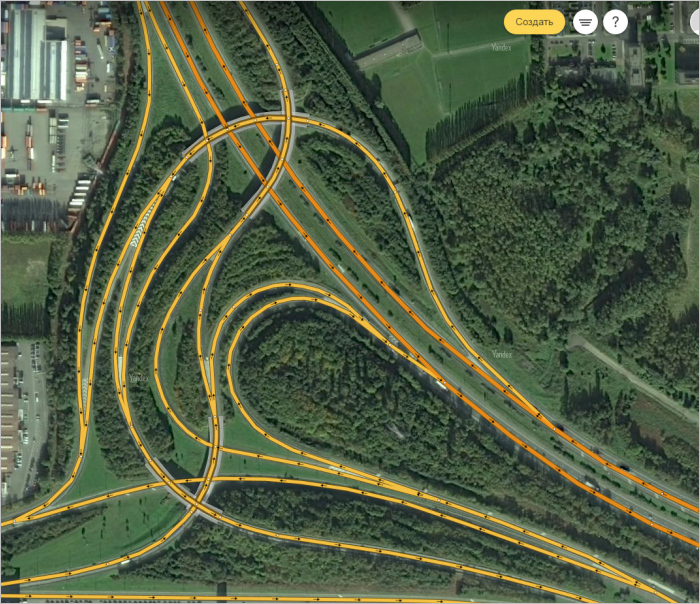

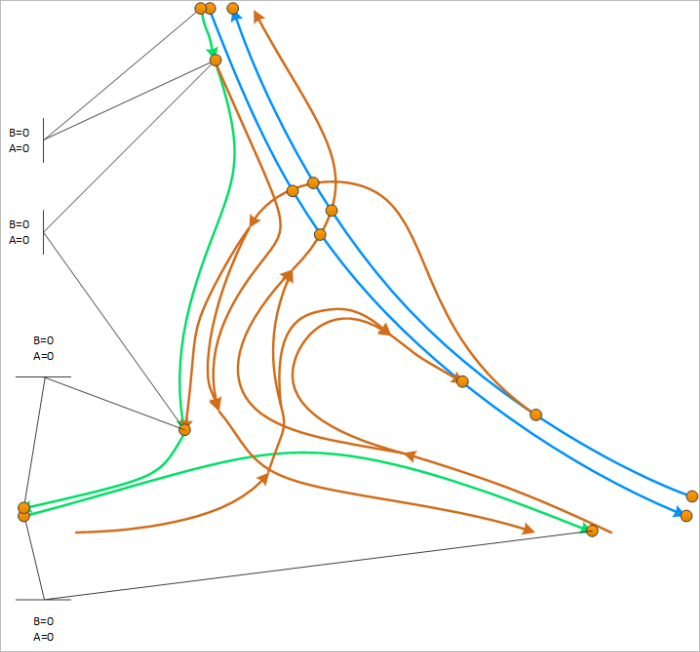

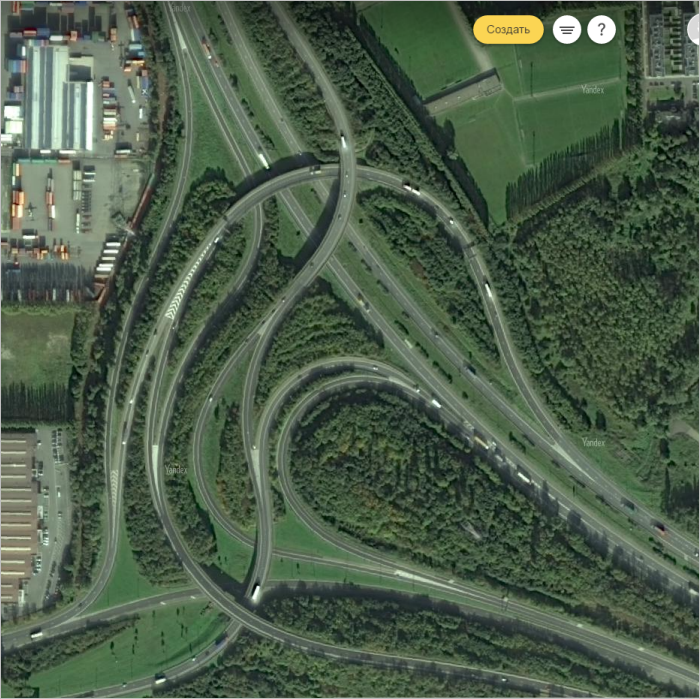

Иллюстрация выделения участков дорог и простановки уровней А и Б участков дорог (см. раздел 3.3.2.5. Уровень (А) и Уровень (Б)) на многоуровневой развязке (в пригороде Антверпена); на рисунках отображены последовательные этапы простановки уровней А и Б участков дорог.
![](https://yastatic.net/s3/doc-binary/freeze/7h3I4hKv7LYXtwP-fF2mJgwvbko.png)
![](https://yastatic.net/s3/doc-binary/freeze/xPWgFgd06DuZfuFLPNdOvZckJTo.png)
![](https://yastatic.net/s3/doc-binary/freeze/_svVzKnyYBaNHV8HWGp_RaNSPk0.png)
![](https://yastatic.net/s3/doc-binary/freeze/PBWkIWqmGsuL9l41QtgxAYvHtYU.png)
![](https://yastatic.net/s3/doc-binary/freeze/OyU4w8OYRd_fmYdTE1CSgYUS8kE.png)
![](https://yastatic.net/s3/doc-binary/freeze/vYTGx4AKyQ7ZiHFFhad1xGD_faU.png)
![](https://yastatic.net/s3/doc-binary/freeze/upTCRvLlCGd_5iEQWB9SgOVVB6g.png)
