3.8.2. Парковки. Правила рисования и атрибутирования

3.8.2.1. Правила рисования парковок

При рисовании парковок:

3.8.2.1.1

Парковки рисуются точечным объектом категории «Парковка» (некоторые парковки рисуются как объект категории «Территория», см. п. 3.8.2.1.1.4). К объектам категории Парковка относят:

3.8.2.1.1.1

Подземные парковки и парковки на крыше зданий. Точка ставится на въезде (въездах) на парковку. Если въезд представляет собой отдельное сооружение, оно рисуется как здание соответствующего типа (см. раздел 3.4. Здания).

Если въезд на подземную парковку находится на определенном расстоянии от её фактического расположения, то точка ставится на место начала въезда на местности.

На картинке фактический въезд на подземную парковку находится по другую сторону холма, который отмечен красной стрелкой:

Если паркинг находится на крыше здания с типом «постройка, сооружение» и на это здание разрешено нарисовать дорогу (см. пункт правил 3.3.1.1.6), то парковке не проставляется атрибут «в здании», и при наличии выделенной территории она может быть дополнительно нарисована полигональным объектом.

Если правилами запрещается нарисовать въезд на парковку, то необходимо отметить точечную парковку атрибутом «в здании» без дополнительной отрисовки полигонального объекта.

Территории подземных парковок и дороги на этих территориях не рисуются.

При этом, если парковка находится на нежилом первом этаже здания, то рисование дороги на неё не запрещено:

3.8.2.1.1.2

Парковки в зданиях (в специальных зданиях, в том числе многоэтажных), а также общедоступные парковки, занимающие часть здания, рисуются точкой на въезде. Контур здания рисуется в соответствии с правилами картирования зданий (см. раздел 3.4. Здания).

Если въезд на парковку, расположенную в здании, находится на определенном расстоянии от её фактического расположения, то точка ставится на место начала въезда на местности.

О рисовании дорог на парковках см. п. 3.3.1.1.6.

3.8.2.1.1.3

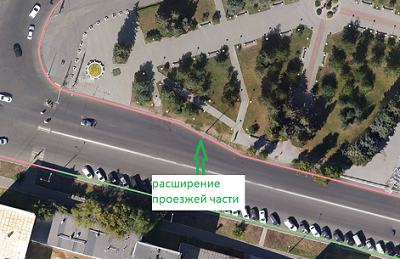

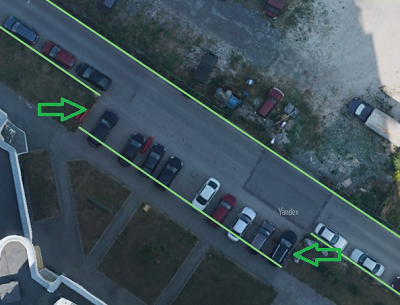

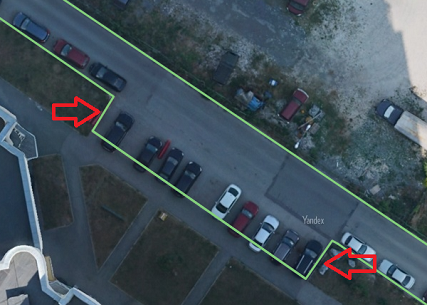

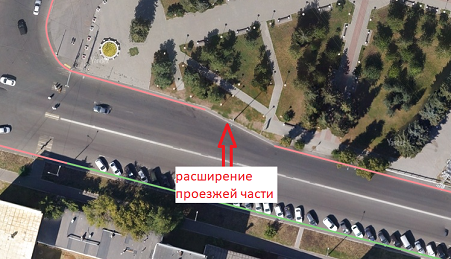

Расширения проезжей части (парковочные карманы), а также места, предназначенные для парковки вдоль проездов, отмеченные парковочной разметкой или знаками, рисуются точечной парковкой вдоль дорог класса 8, за исключением случаев, когда они являются официальными стоянками такси. Также точечными отмечаются парковки вдоль дорог класса 7 и выше при условии, что на них разрешается парковать более одного ряда автомобилей.

Точечными парковками также отображаются парковочные карманы перед подъездами (независимо от наличия разметки), парковка на которых не создаёт препятствий для прохода к подъездам, мусорным площадкам и прочим объектам дворовой инфраструктуры:

Точечный объект для протяжённой парковки, расположенной вдоль дороги 8-го класса и не требующей дополнительной отрисовки площадного объекта, размечается в геометрическом центре указанной парковки.

Примечание. Парковки, организованные на площадках без твердого покрытия, отмечаются на карте в случаях, когда территория явно выделена под парковку автомобилей и ограничена шлагбаумом, цепью, забором или иным способом.
3.8.2.1.1.4

Территории, специально предназначенные для парковки и не относящиеся к проезжим частям дорог (как правило, это выделенные площади на территориях организаций, при торговых и офисных центрах, во внутридворовом или междворовом пространстве, часто с въездом/выездом), рисуются точкой:

  • примерно в центре парковочной территории, если на парковку есть несколько въездов (даже если один или несколько из них являются тупиковыми, то есть их связь с общей дорожной сетью осуществляется только с проездом по территории парковки):

  • при въезде на парковочную территорию, если этот въезд один (значок парковки должен быть геометрически согласован с участком дорожного графа).

Территория парковки при этом обводится полигоном категории Территории, типа «Парковка», и точечная парковка указывается для этой территории как основная организация

(см. раздел 3.7.2. Правила атрибутирования территорий, пп. 3.7.2.1, 3.7.2.2):

Полигональными объектами отображаются:
  • парковки, въезд/выезд на которые осуществляется по тупиковым проездам, предназначенным исключительно для движения по территории парковки:

  • «карманы» для перпендикулярной парковки вдоль внутриквартальных проездов, если они расположены по обе стороны от проезда (рисуются общим полигональным объектом):

  • «карманы», на которых возможна перпендикулярная парковка в два или более ряда, расположенные по одну или по обе стороны дороги;
  • тупиковые расширения внутриквартальных проездов (не путать с «карманами» для парковки):

Примеры парковок, не требующих отрисовки полигонального объекта:

Примечание. Полигональная парковка категории «Территории» всегда должна сочетаться с точечной парковкой и быть к ней привязанной.

Подробнее о создании полигональных объектов см. раздел 3.7.1. Правила рисования территорий.

3.8.2.1.2

Приёмы рисования и редактирования парковок аналогичны приёмам рисования и редактирования всех точечных объектов Народной карты, см. раздел 2.5. Точечные объекты.

3.8.2.2. Правила атрибутирования парковок

Панель атрибутирования парковки выглядит следующим образом:

Правила атрибутирования парковки:

3.8.2.2.1. Платная

Флажок в поле переключателя устанавливается в том случае, если парковка — платная.

Парковки, входящие в городскую сеть платных парковок, рисуются на карте объектами типа «Линейная парковка», за исключением тех, которые расположены вдоль дорог 8 класса и по правилам должны наноситься на карту полигоном с точкой:

На карту не наносятся точечные парковки без полигона с включённым признаком платности — такие объекты следует рисовать линейными парковками.

3.8.2.2.2. Резидентная

Флажок в поле переключателя устанавливается, если парковка — резидентная.

К резидентным парковкам причисляются парковки, въезд на которые ограничен пропуском, разрешением, физическим препятствием или информационной табличкой, а также — парковки, полностью предназначенные для инвалидов и парковки, не предназначенные для легковых автомобилей (мотопарковки, парковки для грузовиков и т. п.).
Например: огороженные парковки различных организаций, подземные и наземные парковки у жилых домов, оборудованные воротами/шлагбаумом.
При этом, большая часть мест на парковке должна являться резидентной, в иных случаях парковка резидентной не считается.
Примечание. Отдельные места для инвалидов на общедоступной или ограниченной парковке точечными объектами не наносятся. Такие объекты разрешается рисовать только в слое «Схемы помещений» или «Линейные парковки», при условии, что они удовлетворяют правилам отрисовки объектов, относящихся к каждому из указанных слоёв.

Для резидентных парковок флажок «платная» не устанавливается.

3.8.2.2.3. В здании

Флажок в поле переключателя устанавливается, если объект «Парковка» соответствует въезду в подземные парковки или парковки, частично или полностью занимающие здание.

3.8.2.2.4. Число мест

Указывается число парковочных мест.

3.8.2.3. Линейные парковки: правила рисования и атрибутирования

3.8.2.3.1

Линейные парковки рисуются как простые линейные объекты.

3.8.2.3.2

Линейные парковки рисуются:

  • только в пределах населённых пунктов;
  • вдоль дорог классов 1─7 при наличии знаков, непосредственно разрешающих/запрещающих/ограничивающих парковку, или специально оборудованных парковочных карманов, в которых разрешена парковка в один ряд;
  • в городах вдоль общедоступных дорог с твёрдым покрытием классов 1─7, руководствуясь знаками и разметкой, а при их отсутствии — ПДД;
  • в городах вдоль дорог класса 8, если это парковки, входящие в сеть платных городских парковок или официальные стоянки такси. В таком случае указанные парковки не следует дублировать точечными и площадными объектами (если этого не требуют общие правила отрисовки — например, машины не могут парковаться в несколько рядов и т.д.).

Линейные парковки при отсутствии соответствующего знака на местности рисуются во всех случаях, кроме описанных в 3.8.2.3.5.

3.8.2.3.3

При рисовании линейных парковок их геометрию необходимо согласовать с геометрией дорожной сети на карте (поскольку используемый космический снимок может оказаться устаревшим).

Участки с разными видами постановки транспортного средства на стоянку рисуются разными парковками (указаны синими стрелками):

Все виды линейных парковок, включая парковочные карманы, рисуются вдоль дорог классов 1—7 по краю соответствующей разметки, кроме запрещенных парковок, которые рисуются по краю проезжей части.

3.8.2.3.4

Линейные парковки не должны пересекать дороги классов 1—8, за исключением случаев, когда участок дороги и линейная парковка находятся на разных уровнях.

Например:

Пересечение линейных парковок со зданием допустимо только в том случае, если дорога, вдоль которой рисуется парковка, проходит в арке.

Например:

Если линейная парковка прерывается перпендикулярным ей выездом с придомовой или иной территории, парковку следует рисовать с разрывами по физическим границам такого выезда.

3.8.2.3.5

Линейные парковки при отсутствии соответствующего знака на местности не рисуются:

  • в тоннелях;

  • вдоль дорог класса 7, на которые запрещён свободный проезд: строящиеся дороги, пешеходные дороги класса 7 и дороги, находящиеся на закрытых территориях. Например, находящийся на закрытой территории Никольский переулок:

  • запрещённые парковки не рисуются между участками двухрёберных дорог, разделённых между собой разметкой, газоном, трамвайными путями или отбойником, а также вдоль съездов и разворотов;

  • бесплатные линейные парковки не рисуются за шлагбаумами и в пределах частных территорий.

3.8.2.3.6

Значение атрибута Стоянка (бесплатная/платная/ограничена/разрешена/стоянка такси) определяется по доступности парковки для легковых автомобилей/такси (если парковка запрещена для грузовых автомобилей, но разрешена для легковых, значение атрибута — «разрешена»), а также дорожными знаками и разметкой, а при их отсутствии ─ ПДД:

  • Бесплатная парковка ─ если знаки разрешают бесплатную парковку.

    Если бесплатная парковка разрешена более 40% времени с 08:00 до 20:00 в месяц, а в остальное время парковка запрещена, она рисуется бесплатной, в противном случае ─ запрещённой.

  • Платная парковка ─ если стоит знак платной парковки, даже если эта парковка имеет временные условия платности (не все дни в течение года, не все часы в течение суток и т. п.).

    Примечание. В отдельных регионах знак парковки автоматически означает, что парковка является платной (например, в Тбилиси).

    Если знаки разрешают платную парковку с временными условиями (по чётным или по нечётным дням и т. п.), а в остальное время парковка запрещена, она рисуется платной.

  • Ограниченная парковка ─

    • если разметка или знаки предназначают парковку для определённых категорий граждан (например, инвалидов);

    • если парковка предназначена для транспортных средств, выделяющихся по определённому признаку (например, электромобили);

    • если это резидентная парковка вдоль улицы, и фактически на ней можно останавливаться только автомобилям работников граничащей с ней организации;

    • парковки для посетителей ресторанов, гостиниц и т. п.

  • Запрещённая парковка ─ если запрещена стоянка и/или остановка.

    Примечание.

    Если действие знака без поясняющей таблички не распространяется на какую-то категорию граждан, не считая службы такси (например, действие знака «Стоянка запрещена» не распространяется на инвалидов), то парковка атрибутируется как запрещённая.

  • Стоянка такси ─

    • при наличии дорожного знака «Стоянка такси»;

    • при наличии дорожного знака «Стоянка такси» с зигзагообразной разметкой жёлтого цвета (парковку в таком случае следует рисовать по всей длине указанной разметки);

    • при наличии дорожного знака, запрещающего парковку, с поясняющей табличкой «Кроме такси»:

В городах разрешено рисовать линейные парковки более подробно вдоль дорог классов 1—7, руководствуясь знаками и разметкой, а при их отсутствии ─ ПДД.

3.8.2.3.7

При временном изменении характеристик доступности парковок (на зимний период, при строительстве дорог), атрибуты парковки разрешается менять только при наличии на местности новых дорожных знаков, либо в соответствии с ПДД.

Новостные источники, указывающие на временное изменение правил парковки, не являются основанием для внесения правок в данные.

3.8.2.3.8

Если правила дорожного движения страны запрещают парковку автомобилей в определённом радиусе от остановок общественного транспорта, то при отсутствии разметки и знаков, выделяющих границы остановки, радиус отсчитывается от границ остановочного павильона.

Внимание. При редактировании линейных парковок не следует перетаскивать существующие объекты с изменением их размеров или атрибутов.
