Примеры простановки уровней участков дорог на развязках

Пример 1

Иллюстрирует выделение участков дорог и простановку уровней А и Б участков дорог (см. раздел 3.3.2.5. Уровень (А) и Уровень (Б)) на примере развязки-бабочки (на пересечении автомагистралей М-4 и Р-140).

Пример 2

Иллюстрирует выделение участков дорог и простановку уровней А и Б участков дорог на многоуровневой развязке (в пригороде Антверпена).

Пример 1

Иллюстрация выделения участков дорог и простановки уровней А и Б участков дорог (см. раздел 3.3.2.5. Уровень (А) и Уровень (Б)) на развязке-бабочке (на пересечении автомагистралей М-4 и Р-140); на рисунках отображены последовательные этапы простановки уровней А и Б участков дорог по трассам и по съездам развязки.

Рисунок 1. Фотоснимок развязки со схемой дорожной сети


Рисунок 2. Схема дорожной сети. Направления стрелок совпадают с направлением движения и с направлением рисования (А → Б), зелёными линиями показаны устои моста, по которому трасса М-4 пересекает трассу Р-140


Рисунок 3. Схема простановки уровней А и Б участков дорог, соответствующих трассе Р-140 (коричневые кружки — пересечения участков дорог); все уровни равны нулю


Рисунок 4. Схема простановки уровней А и Б участков дорог, соответствующих съездам развязки трасс Р-140 и М-4 (коричневые кружки — пересечения участков дорог); все уровни равны нулю

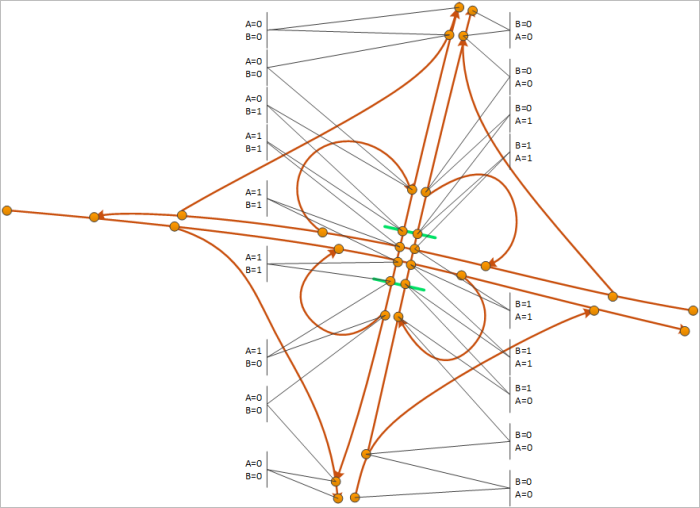

Рисунок 5. Схема простановки уровней А и Б участков дорог, соответствующих трассе М-4 (коричневые кружки — пересечения участков дорог; обратите внимание на изменения значений уровней А и Б от нуля до единицы при прохождении трассы по мосту)


Пример 2

Иллюстрация выделения участков дорог и простановки уровней А и Б участков дорог (см. раздел 3.3.2.5. Уровень (А) и Уровень (Б)) на многоуровневой развязке (в пригороде Антверпена); на рисунках отображены последовательные этапы простановки уровней А и Б участков дорог.

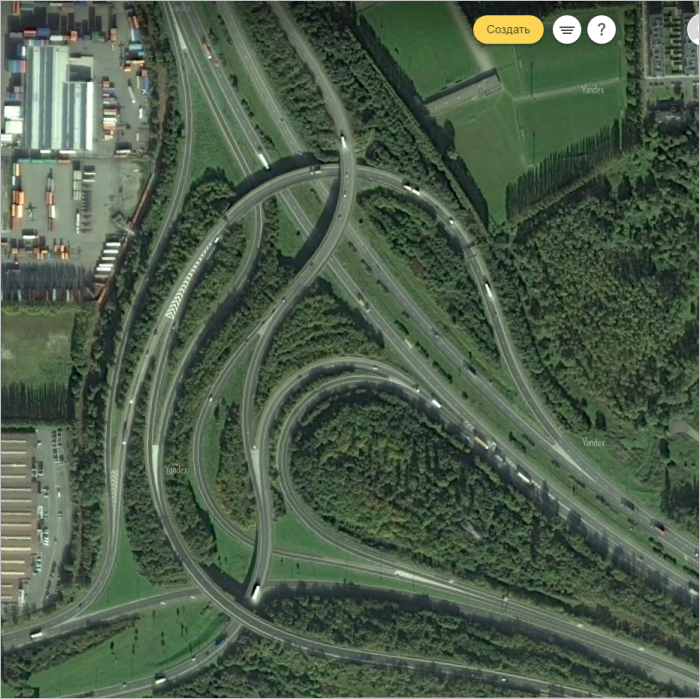

Рисунок 6. Фотоснимок развязки


Рисунок 7. Схема дорожной сети. Коричневые кружки — пересечения участков дорог; пересечения на границах участка не соответствуют пересечениям в реальной дорожной сети, они проставлены для определенности на схеме. Стрелки соответствуют участкам дорог. Направления стрелок совпадают с направлением движения и с направлением рисования (А → Б). Зелёным выделены участки дорог, проходящие по мостам и эстакадам


Рисунок 8. Схема простановки уровней А и Б участков дорог, соответствующих региональной дороге (выделена голубым цветом). Все уровни равны нулю


Рисунок 9. Схема простановки уровней А и Б участков дорог, соответствующих районной дороге (выделена зелёным цветом). Все уровни равны нулю


Рисунок 10. Схема простановки уровней А и Б участков дорог, соответствующих некоторым съездам развязки (выделенным тёмно-синим цветом). Обратите внимание на изменения значений уровней А и Б участков дорог, проходящих по мостам и эстакадам


Рисунок 11. Схема простановки уровней А и Б участков дорог, соответствующих некоторым съездам развязки (выделенным фиолетовым цветом). Обратите внимание на изменения значений уровней А и Б участков дорог, проходящих по мостам и эстакадам


Рисунок 12. Фотоснимок развязки со схемой дорожной сети и дорожными сооружениями
