3.4.1. Правила рисования зданий

Приёмы рисования и редактирования зданий аналогичны приёмам рисования и редактирования простых контурных объектов Народной карты.

Примечание.

Для некоторых зданий, имеющих сложную конфигурацию, используются индивидуальные трёхмерные модели. Требования к таким моделям приведены ниже, в разделе 3.4.1.9. Требования к трёхмерным моделям зданий.

См. разделы:

Кроме того, при рисовании зданий, состоящих из разных, но смежных строений (разновысотных или имеющих разную адресацию), при отрисовке отдельных, но смежных контуров следует включить режим прилипания к другим объектам (snapping) — режим, в котором вершины нового контура притягиваются к ранее нарисованному соседнему контуру. Для этого следует нажать кнопку  (Режим прилипания).

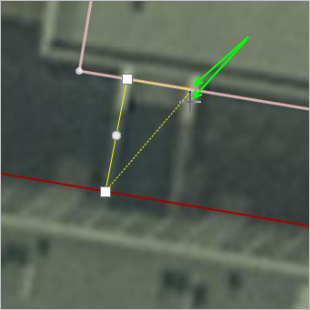

На рисунке зелёными стрелками указаны позиция курсора и позиция вершины контура, «прилипшей» к соседнему контуру (который при прилипании вершины выделяется цветом):

При рисовании зданий требуется выполнять следующие правила:

3.4.1.1

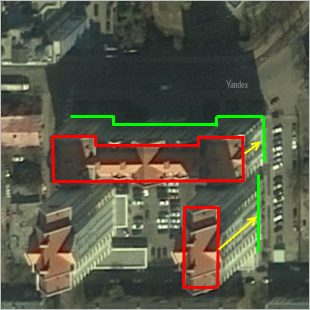

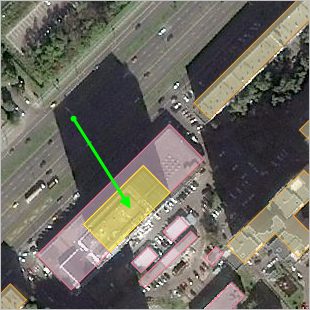

При отрисовке контуров зданий важно помнить, что космические снимки делаются в большинстве случаев под углом к горизонту. Поэтому на снимках зданий контуры крыш не совпадают с контурами футпринтов (футпринты — это контуры зданий по фундаменту; именно футпринты рисуются на карте). При этом чем выше здание, тем сильнее смещение (на рисунке красным выделены контуры крыш, зелёным — футпринтов; смещение показано жёлтыми стрелками):

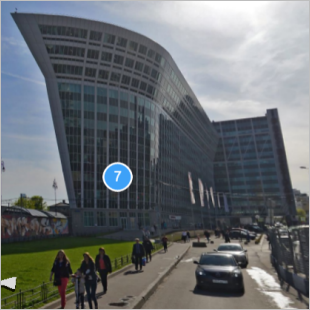

Все строения, в том числе здания криволинейной и круглой формы, должны быть нарисованы строго по фундаменту (по футпринту):

Если геометрия крыши не совпадает с геометрией фундамента здания, то рисовать здание требуется именно по фундаменту, а не по крыше. Таким образом, если на верхних (не первом) этажах здания есть выступающие части, то они не включаются в контур здания:

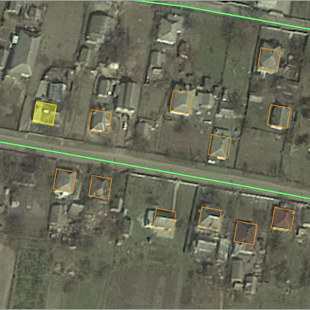

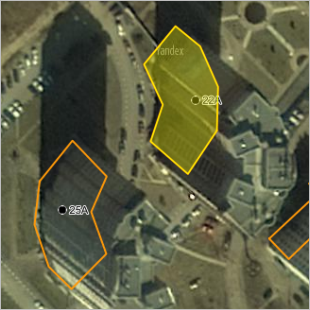

Футпринты зданий, геометрию которых нельзя полноценно определить по снимку, а также строящихся зданий, могут отрисовываться схематично:

Примечание.

При отрисовке футпринтов с прямоугольными контурами требуется использовать инструменты «Выравнивание углов» или «Выровнять угол» (см. раздел 2.7.3.1. Простой контурный объект: приёмы рисования).

При отрисовке здания целесообразно вначале нарисовать контур здания по его крыше, а затем перетащить контур, чтобы он совпал с футпринтом здания. О перетаскивании контура см. в разделе 2.7.3.2. Простой контурный объект: приёмы редактирования.

3.4.1.2

Выемки и выступы в контурах строений размером менее трёх метров рисовать не обязательно, но если они уже нарисованы, то возвращать менее подробный рисунок считается ошибкой.

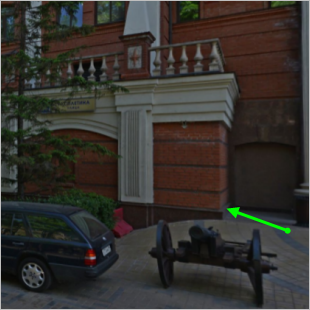

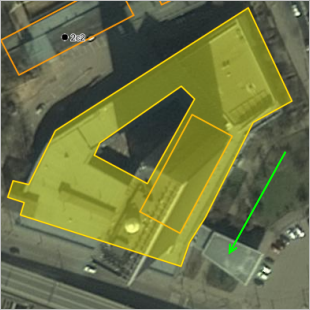

Например, слева фотография выступа здания, справа стрелкой указано место, где он расположен:

Если выемки (или выступы) в контурах здания рисуются, то все парные выемки (или выступы) должны быть нарисованы; рисовать выборочно одну из двух и более выемок (или выступов) недопустимо:

3.4.1.3

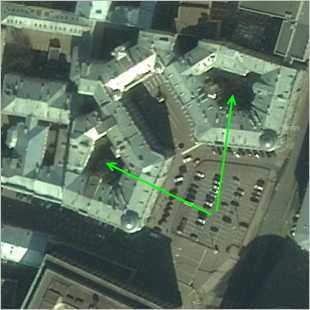

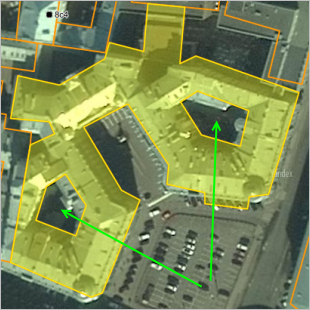

В зданиях, имеющих внутренние контуры (например, дворы), они должны быть отрисованы:

3.4.1.4

Навесы и козырьки (неутеплённые конструкции в виде крыши, опирающейся на опоры-столбы, могут иметь одну или несколько стен) ─ не рисуются.

В том числе  не рисуются навесы на АЗС (но автоматические АЗС, состоящие только из насосных установок и навеса ─ рисуются зданием).

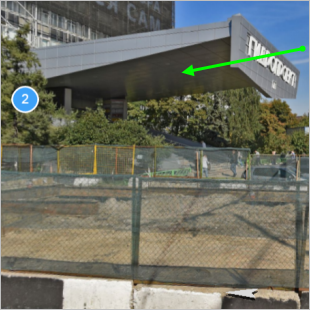

Слева фотография навеса, справа на схеме стрелкой указано место, где расположен навес:

Примечание.

Исключение из этого правила ─ случаи, когда отрисовка навеса служит для правильного отображения трёхмерной модели.

3.4.1.5

Здания, состоящие из разных строений или имеющие разную адресацию, можно разделять: рисовать отдельными контурами.

3.4.1.5.1

Разноэтажные части одного строения рисуются разными контурами (поскольку имеют разную высоту), как разные здания.

Примечание.

При этом высота здания, расположенного на стилобате, указывается как сумма его собственной высоты и высоты стилобата.

Для здания на фотографии (см. ниже) высота стилобата (малоэтажной части) равна 9 м, а часть здания, расположенная на нём, имеет 16 этажей (и высоту 16×3=48 м, если в соответствии с п. 3.4.2.3 Правил принять высоту каждого этажа за три метра).

В этом случае высота здания для части, расположенной на стилобате, составит сумму высот стилобата и самого здания: [16 × 3 + 9] = 57 метров.

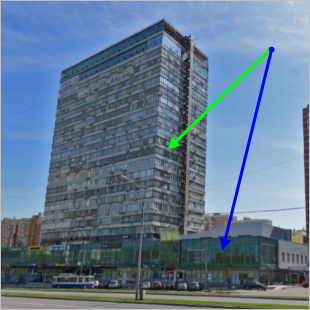

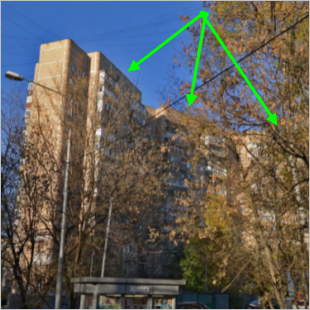

Например, здание на фотографии имеет две разноэтажные части (высокую, помеченную зелёной стрелкой и низкую, помеченную синей стрелкой):

Для того, чтобы здание правильно отображалось на карте, его разноэтажные части на Народной карте должны быть нарисованы как два разных здания:

Это обеспечит верное отображение здания на карте:

В некоторых случаях разноэтажные части здания могут различаться и типом; например, высокое жилое здание (помечено зелёной стрелкой) может быть объединено с малоэтажной пристройкой, занятой, например, магазином (помечена синей стрелкой):

В этом случае разноэтажные части здания на Народной карте должны быть нарисованы как два разных здания разных типов:

3.4.1.5.2

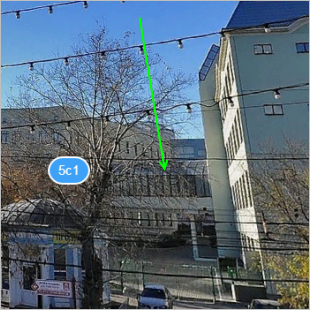

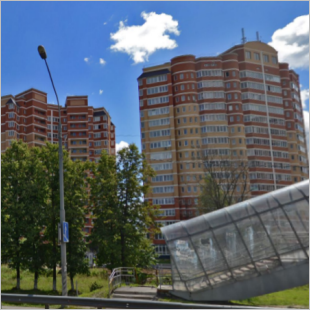

Переходы между строениями рисуют отдельным контуром:

3.4.1.5.3

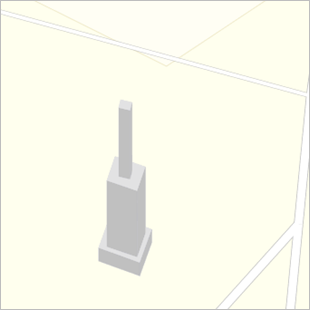

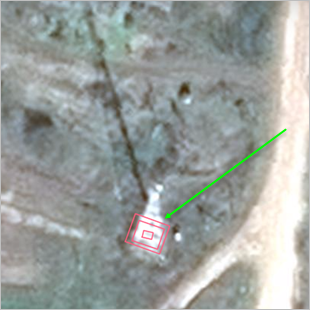

Ферменные конструкции, сужающиеся к вершине (например, вышки сотовой связи), рекомендуется рисовать тремя или более контурами зданий разной высоты (см. рисунок слева). В этом случае они будут отображаться на карте более похожими на реальную постройку (см. рисунок справа):

3.4.1.6

При рисовании внутренних контуров следует выполнять 2.7.2. Правило использования внутренних контуров.

3.4.1.7

При рисовании зданий следует выполнять 2.7.1. Общее правило рисования контурных объектов.

3.4.1.8

Подземные здания не рисуются; выступающая надземная часть их может быть нарисована.

3.4.1.9. Требования к трёхмерным моделям зданий

Чтобы разместить на Яндекс.Картах созданную вами трёхмерную модель здания, напишите на почту ymaps-legal@yandex.ru, приложив к письму файл с 3D-моделью.

Ниже перечислены нормы и требования, предъявляемые к таким моделям. Если вы сомневаетесь, что модель, которую вы собираетесь сделать, им соответствует, пришлите на почту ymaps-legal@yandex.ru фотографию моделируемого объекта с указанием его расположения.

Нормы и требования к трёхмерным моделям:

3.4.1.9.1. Ориентирный характер объекта
  1. Модели используются для зданий-ориентиров, заметных достопримечательностей, памятников архитектуры или частей крупных городских ансамблей, которые невозможно отобразить имеющимися средствами Народной карты.

  2. Модели не используются для зданий рядовой типовой застройки, зданий в частном секторе и в промзонах, если они не относятся к категориям, перечисленным в п.1.

  3. Модели не используются для мелких объектов, неразличимых на карте. Минимальный размер модели в основании наиболее широкой части должен составлять 7 м.

3.4.1.9.2. Статус объекта
  1. Модели не используются для строящихся зданий.

  2. Модели не используются для снесённых и руинированных зданий, если это не памятник архитектуры или общеизвестная достопримечательность.

  3. Модели не используются для зданий, скрытых за высокими сплошными заборами или густой растительностью, делающими их незаметными с улицы.

3.4.1.9.3. Состав и детальность моделей
  1. Одна модель должна соответствовать одному зданию.

  2. Модель не должна содержать вывесок и временных конструкций.

  3. Модель не должна содержать временных и технических навесов, переходов на перроны у вокзалов и т. п.

  4. Использование надписей в модели допустимо только в том случае, если они являются неотъемлемой конструктивной частью объекта.

    Для надписей следует использовать шрифт, аналогичный или близкий по начертанию к шрифту оригинальной надписи.

3.4.1.9.3. Технические требования к модели
  1. Модель должна быть представлена в виде файла формата KMZ, содержащего KML-файл с геопривязкой и модель объекта в формате COLLADA.

  2. В модели должны отсутствовать текстуры.

  3. Модель не должна полагаться на какие-либо режимы сглаживания (gouraud/phong shading), т. е. хорошо выглядеть с flat shading (абсолютно плоскими гранями).

  4. Модель не должна включать участки рельефа.

  5. Модель не должна содержать элементы, которые подвержены частым изменениям (рекламные вывески, баннеры и пр.).

  6. Модель не должна содержать элементы (будки, заборы, деревья), не повышающие узнаваемость объекта.

  7. Модель не должна содержать малые архитектурные формы.

  8. Детализация модели должна быть достаточной, но не чрезмерной.

    Ориентировочно модель должна включать не более 5000 граней (faces) для прямоугольных зданий с крышей и не более 25000 — для сложных храмов и исторических сооружений.

  9. Модель не должна содержать направляющие (Edit — Delete Guids при работе в SketchUp).

  10. Из готовой модели необходимо удалять шаблон человека (при работе в SketchUp)

  11. В модели не должно быть скрытой геометрии (View — Hidden Geometry при работе в SketchUp)

  12. При использовании конвертеров для перевода модели в формат KMZ должно сохраняться приемлемое техническое качество модели. В модели не должно быть не запланированных на модели элементов, привнесённых конвертером.

  13. Желательно, чтобы модель не содержала мелкие элементы с длиной рёбер менее 0,5 м: такие модели могут плохо выглядеть в мобильных Яндекс.Картах.

Внимание.

Юридические аспекты использования трёхмерных моделей регулируются специальной офертой.

Поскольку параметры трёхмерных моделей отличаются от параметров объектов, добавляемых непосредственно на Народную карту, использование таких моделей не оговорено в Пользовательском соглашении Народной карты.
